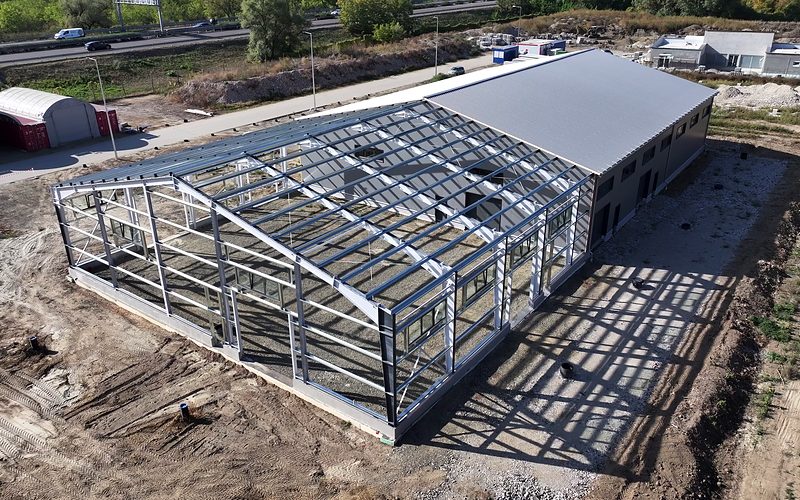

Új épületek tartószerkezeti tervezése

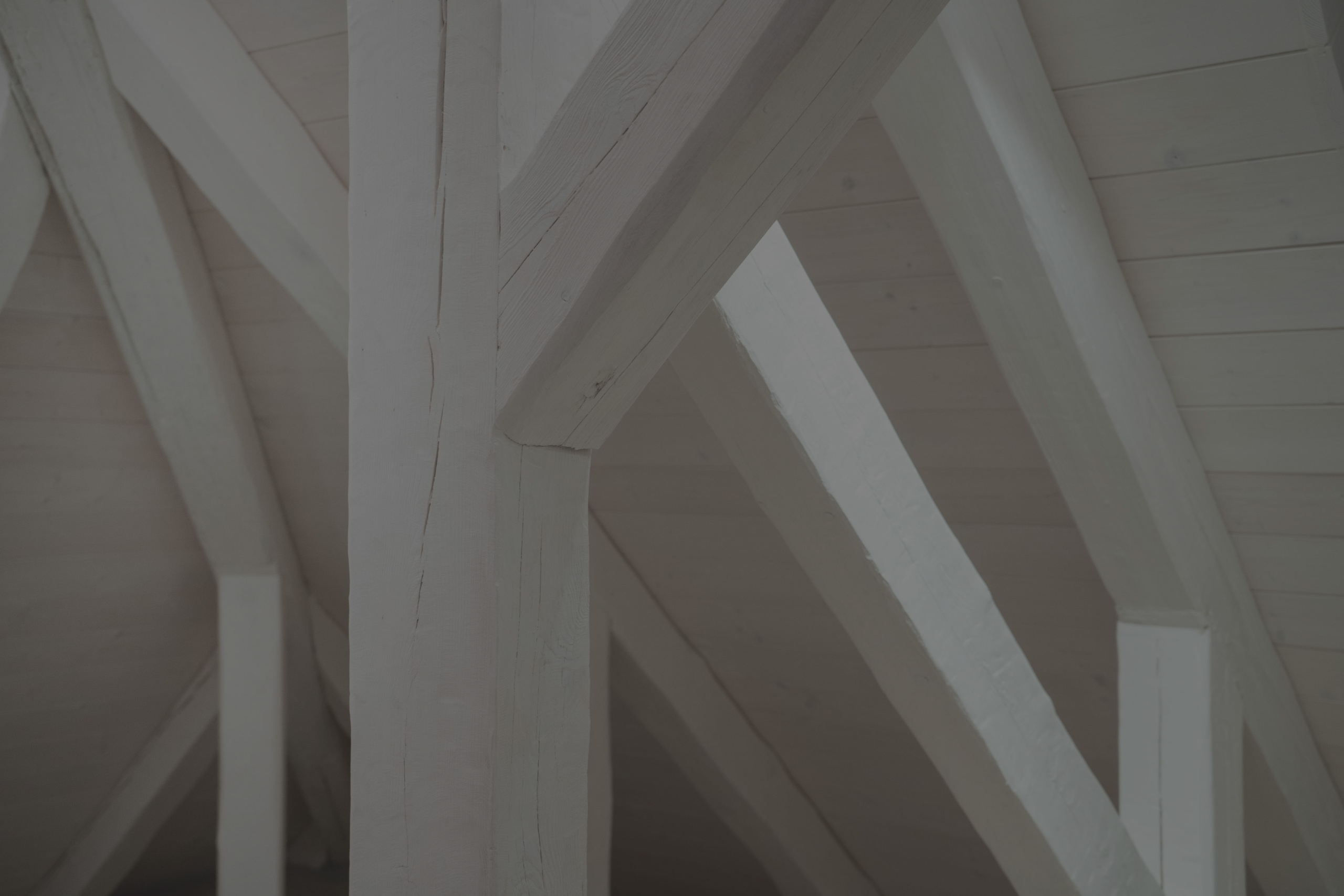

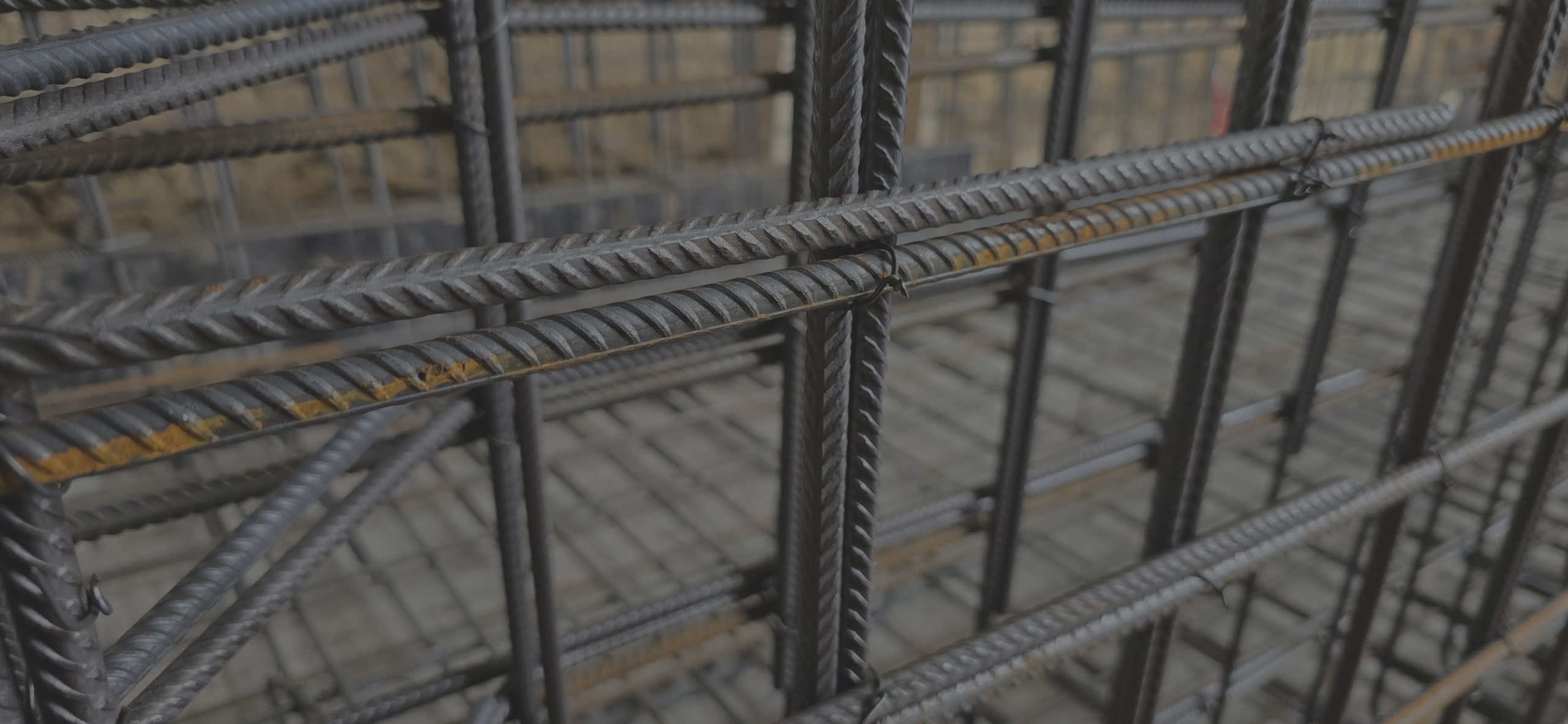

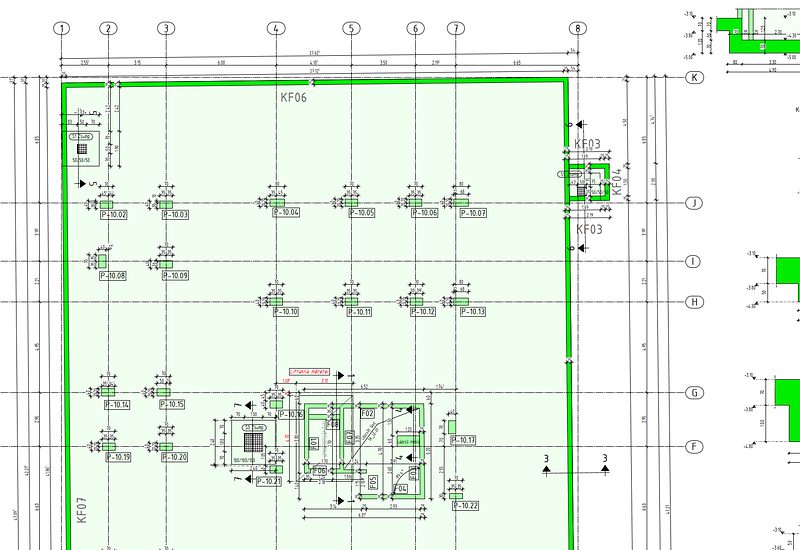

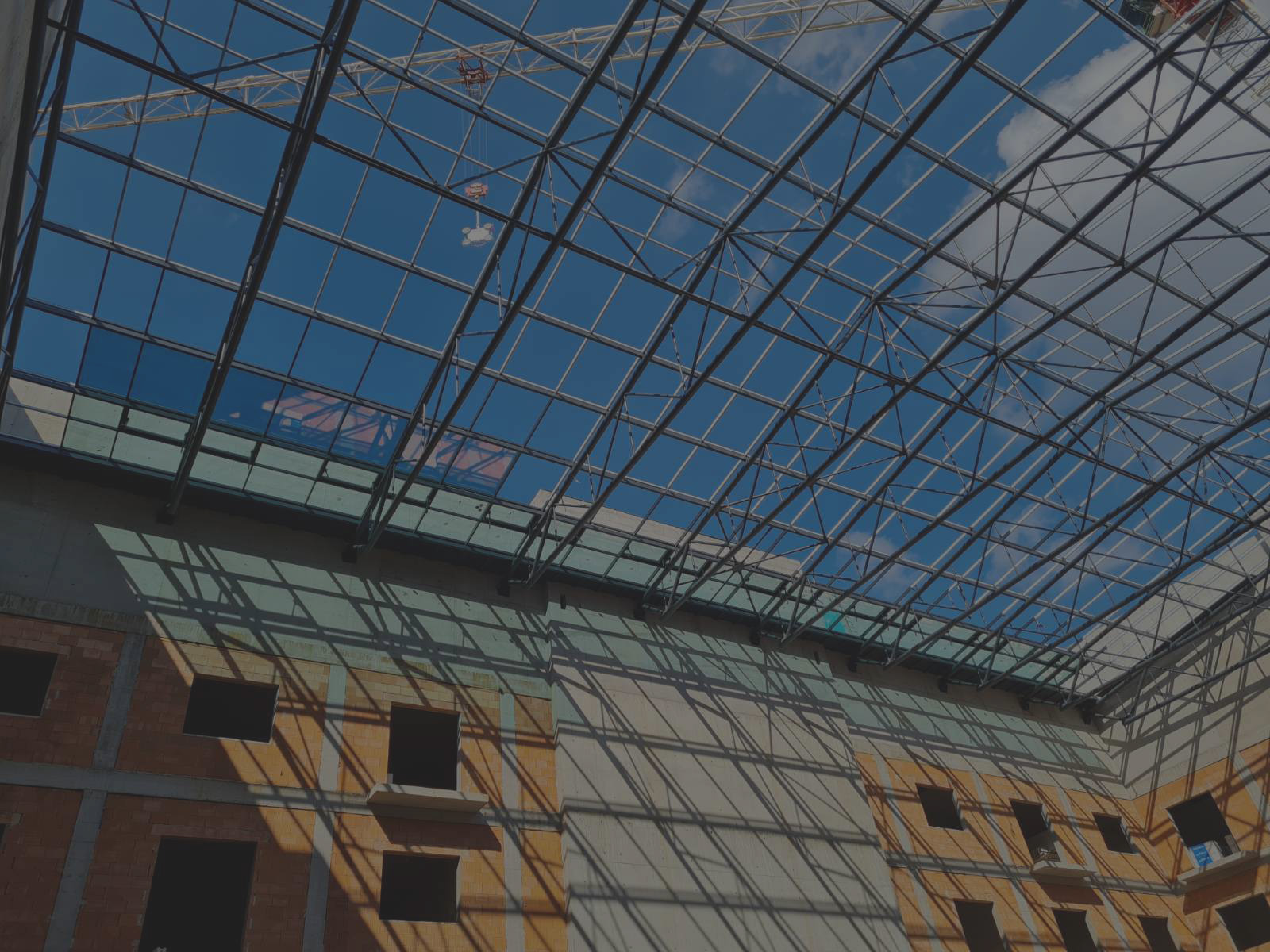

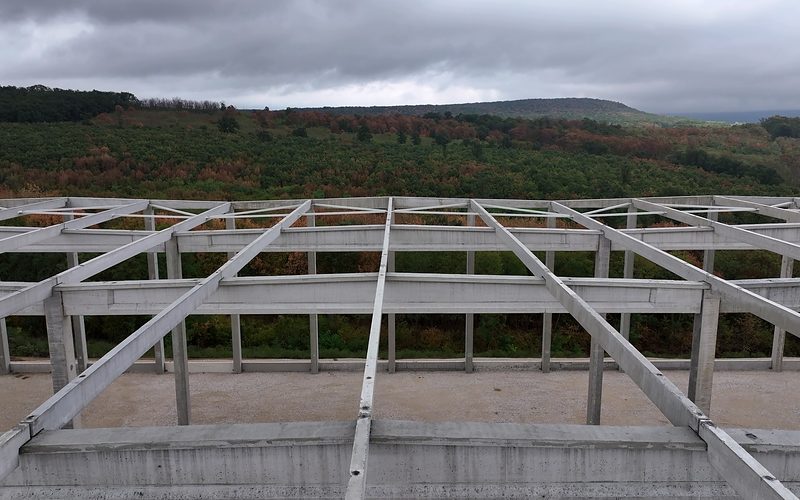

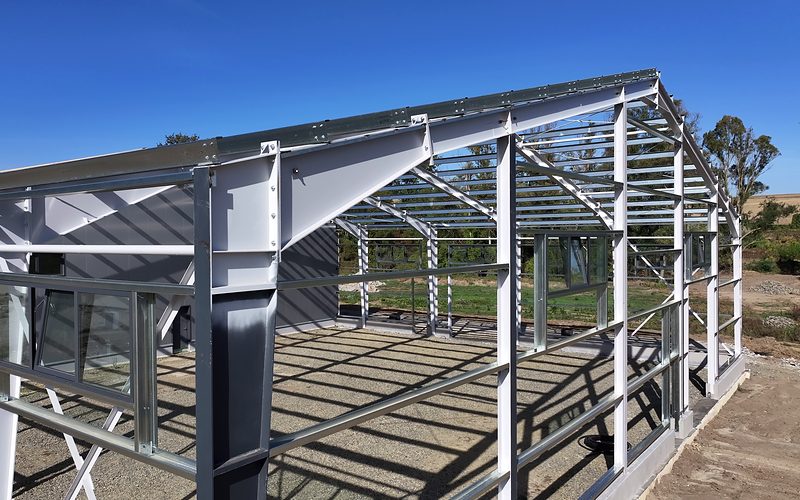

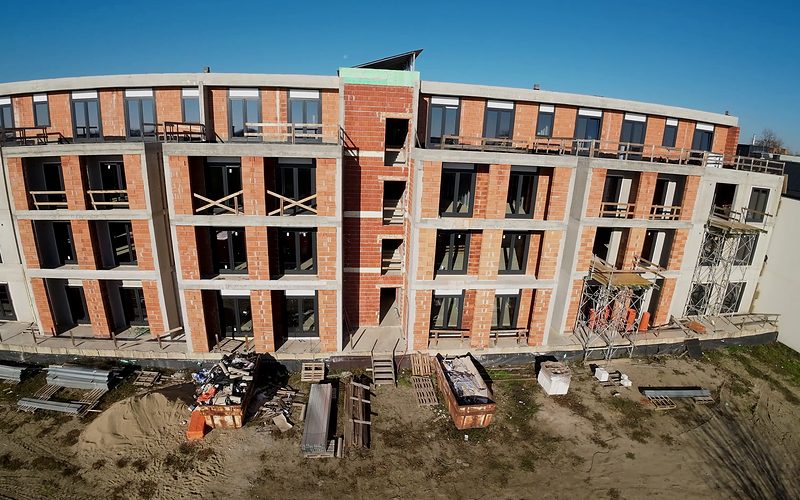

A szerkezeti koncepcióra építve készítjük el az engedélyezési és a kiviteli tervet, acélszerkezetnél igény szerint a gyártmánytervet is.A szerkezeti koncepciótól az engedélyezési és kiviteli tervig.
Tartószerkezeti mérnöki iroda
Budapest · Eger · Debrecen · országosan
exactly as designed.
Engedélyezési és kiviteli tartószerkezeti terveket, gyártmányterveket és tartószerkezeti szakvéleményeket készítünk.
Pontosan úgy, ahogy terveztük.
A képek illusztrációk.

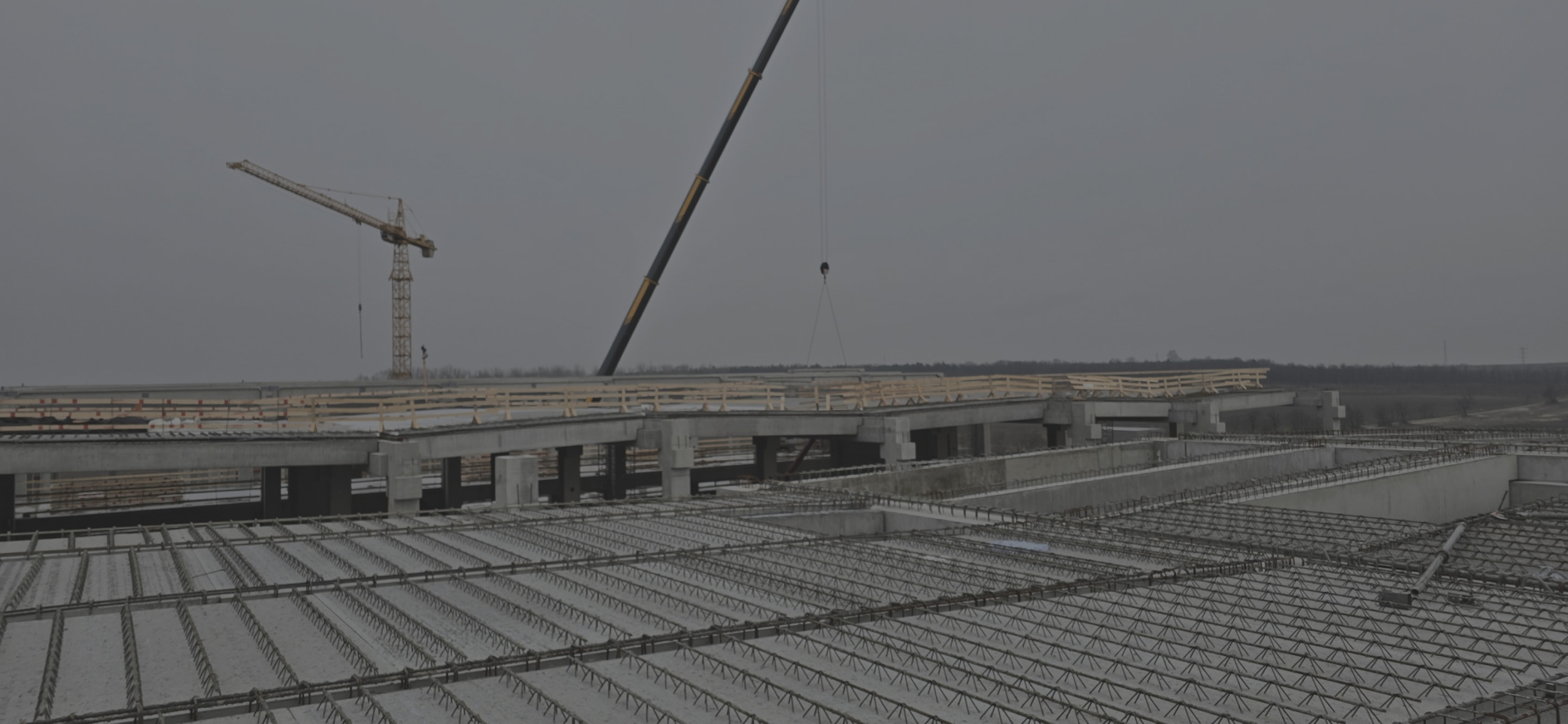

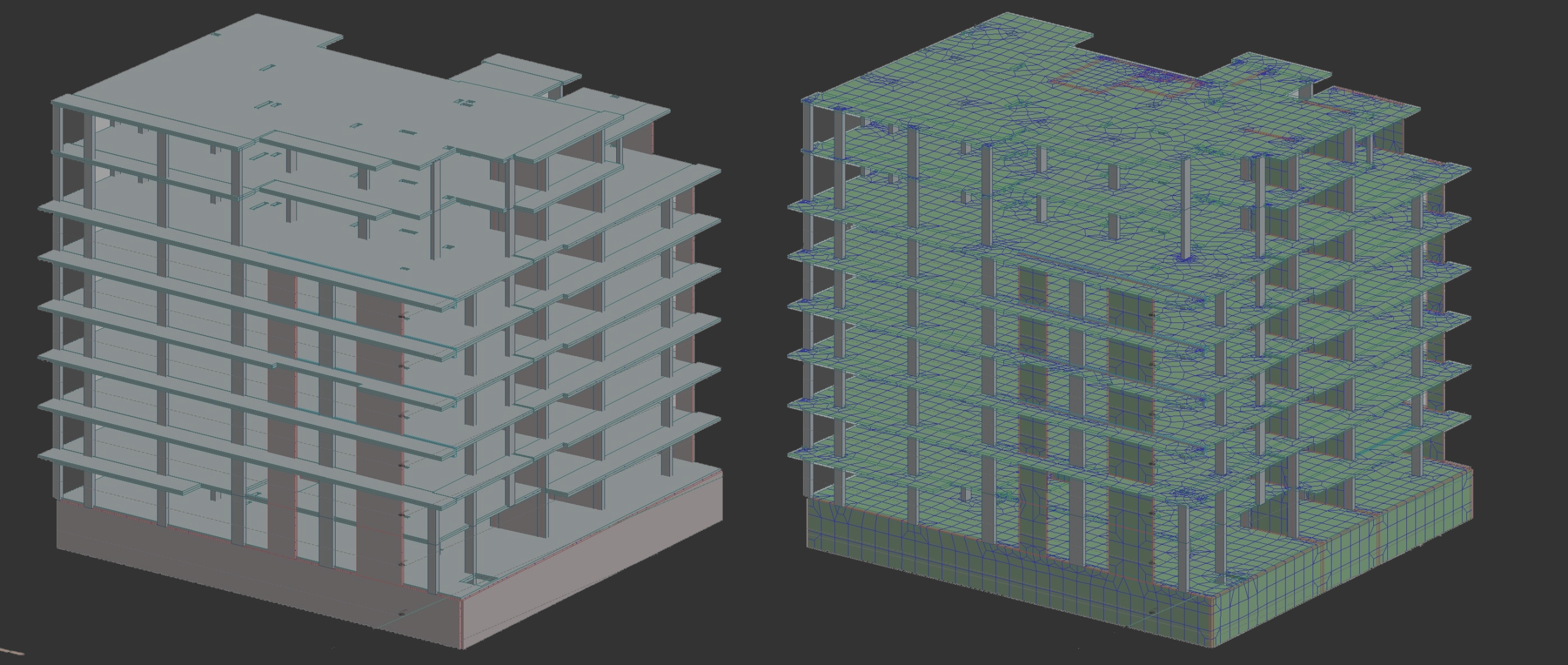

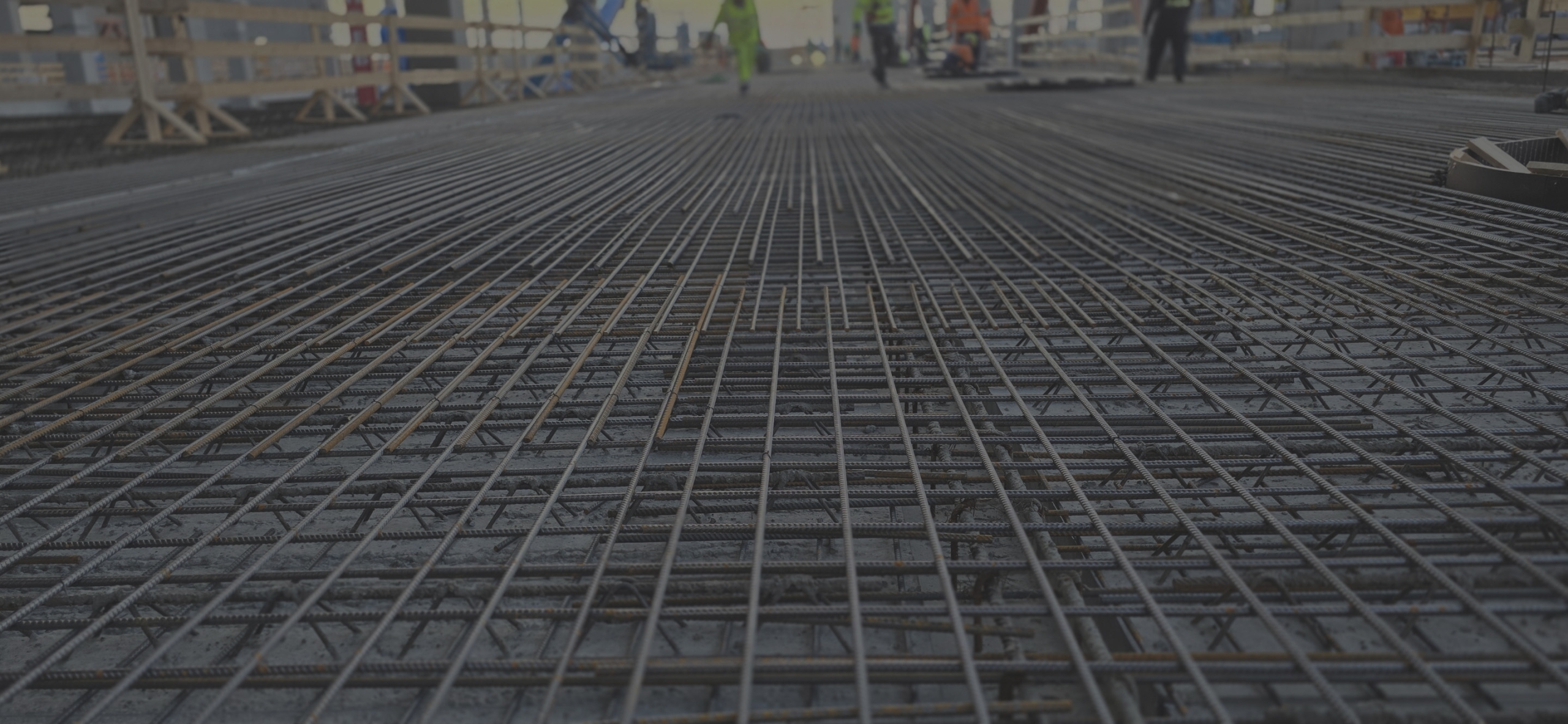

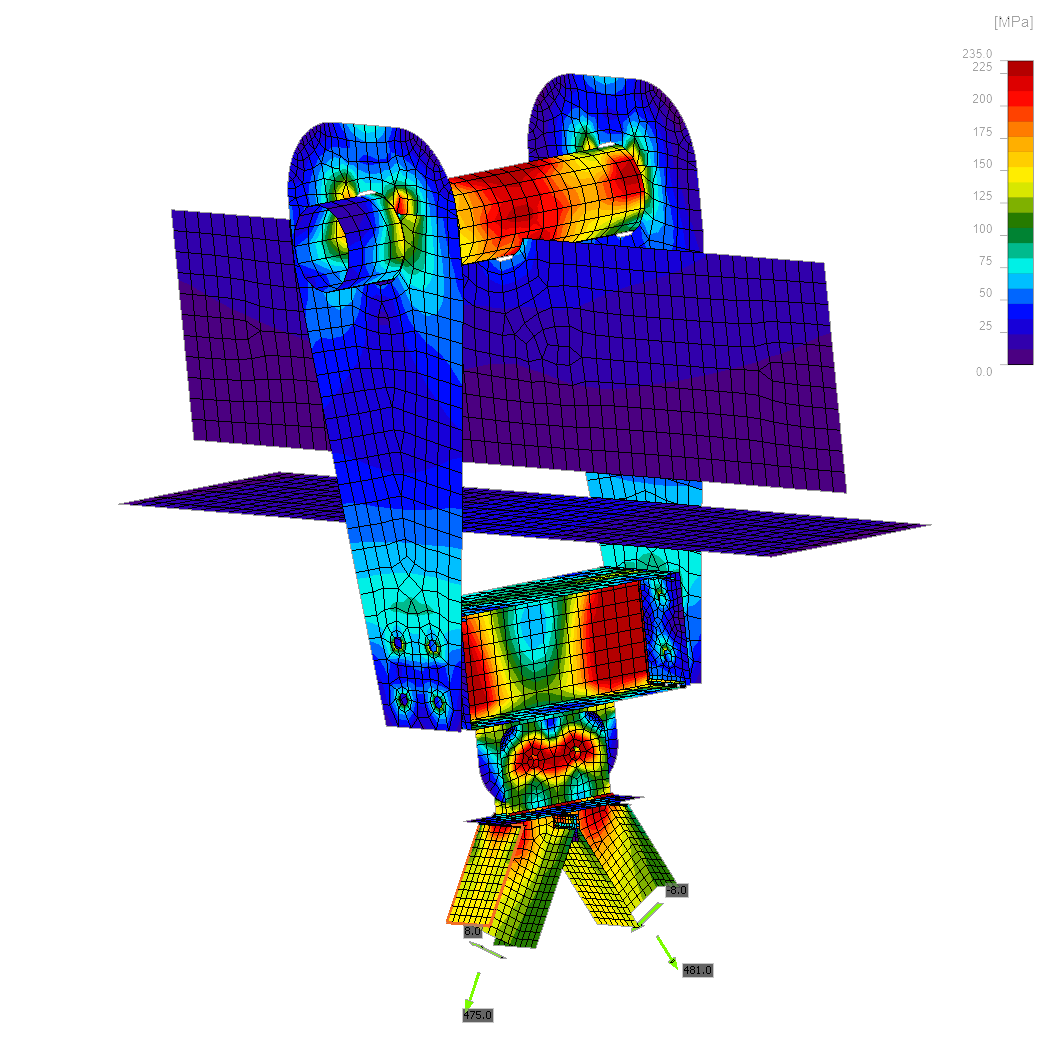

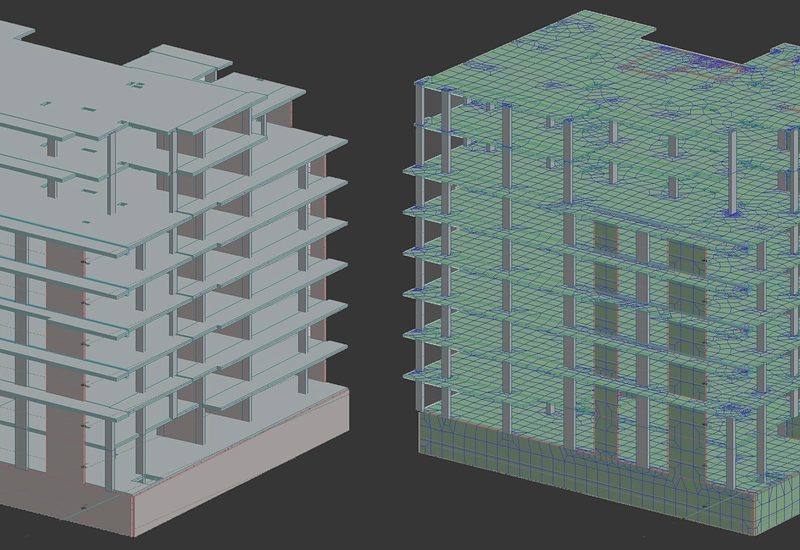

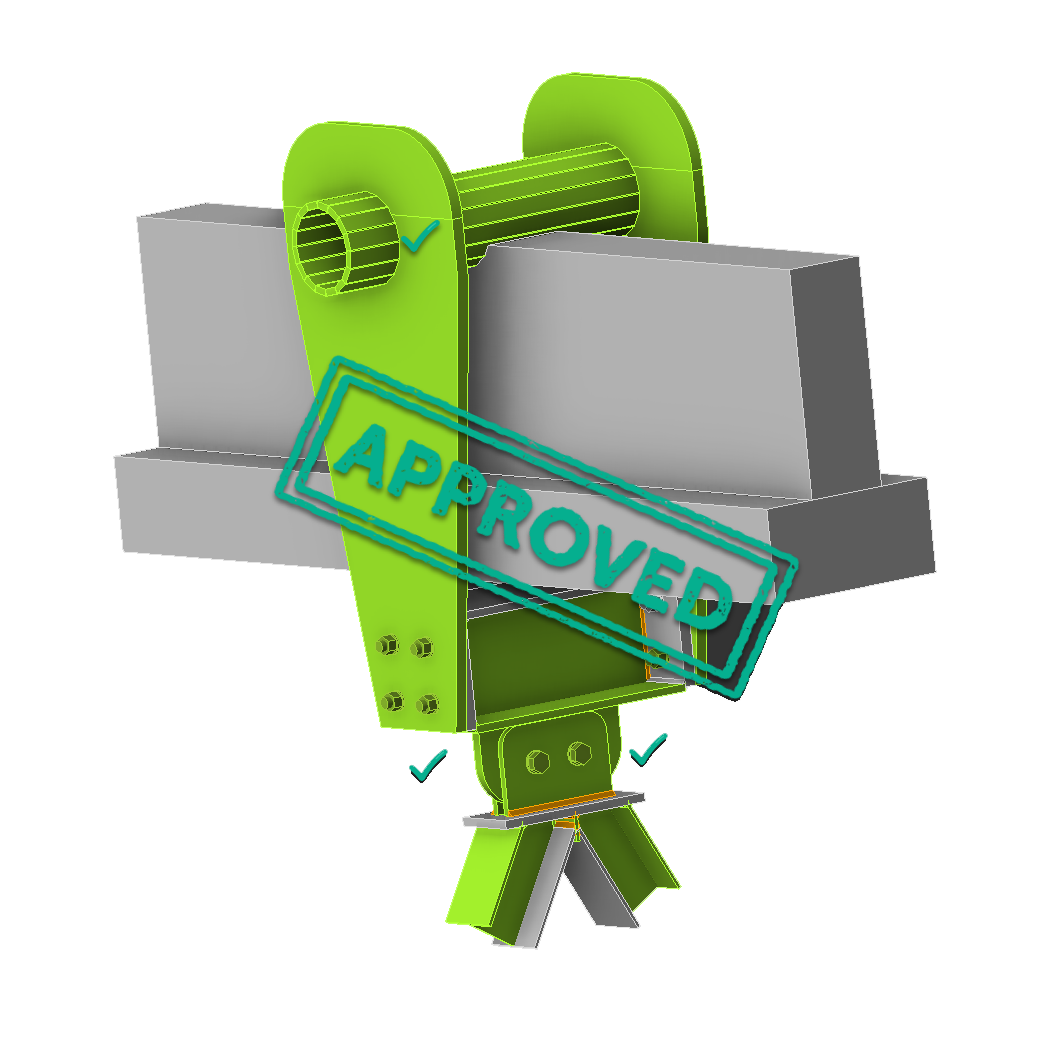

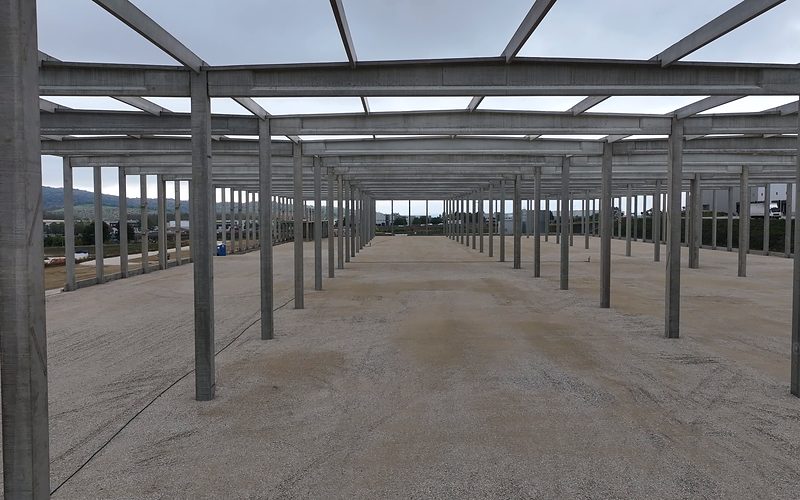

- MéretezésAz Eurocode szerint méretezünk, végeselemes modellel és kézi ellenőrző számításokkal.

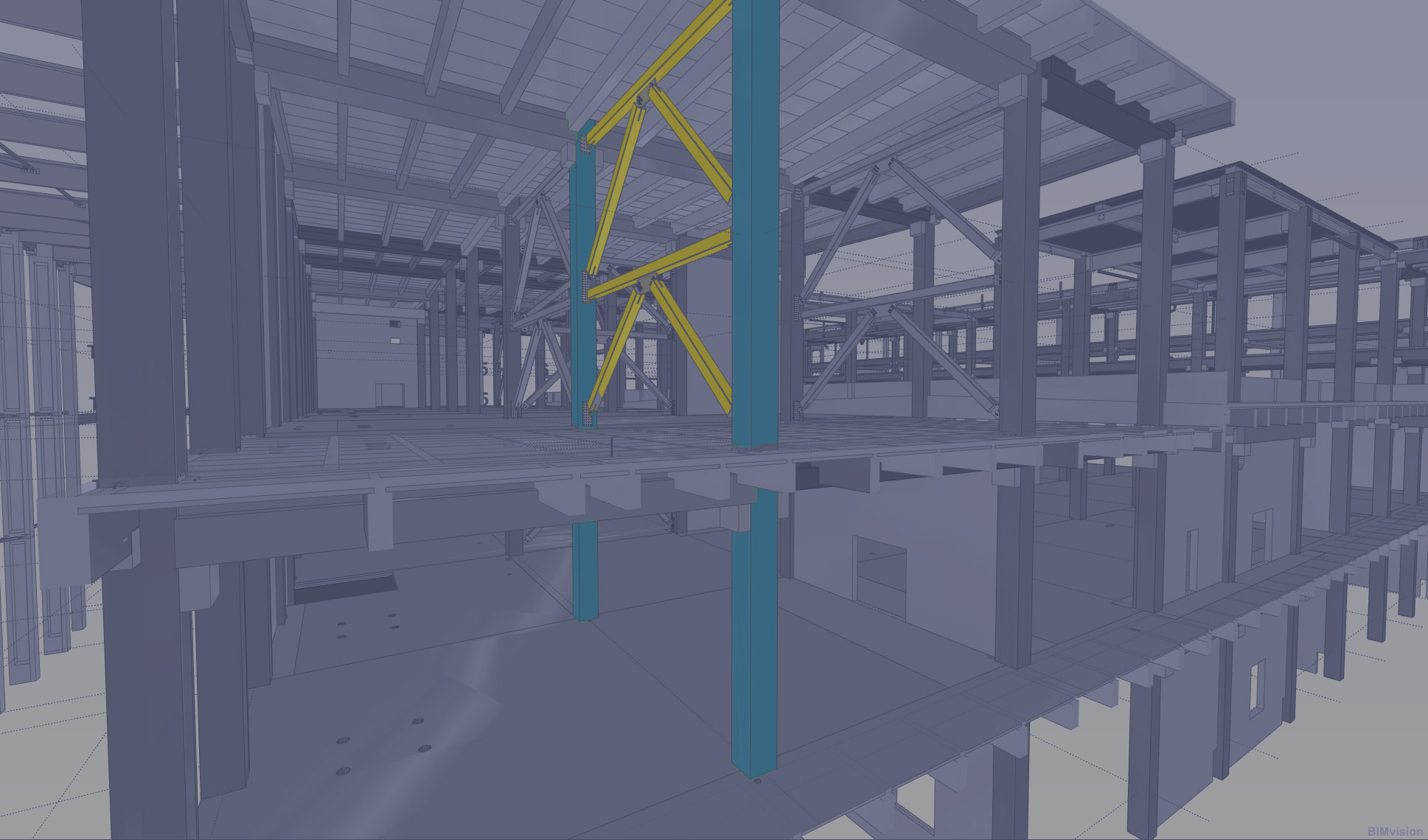

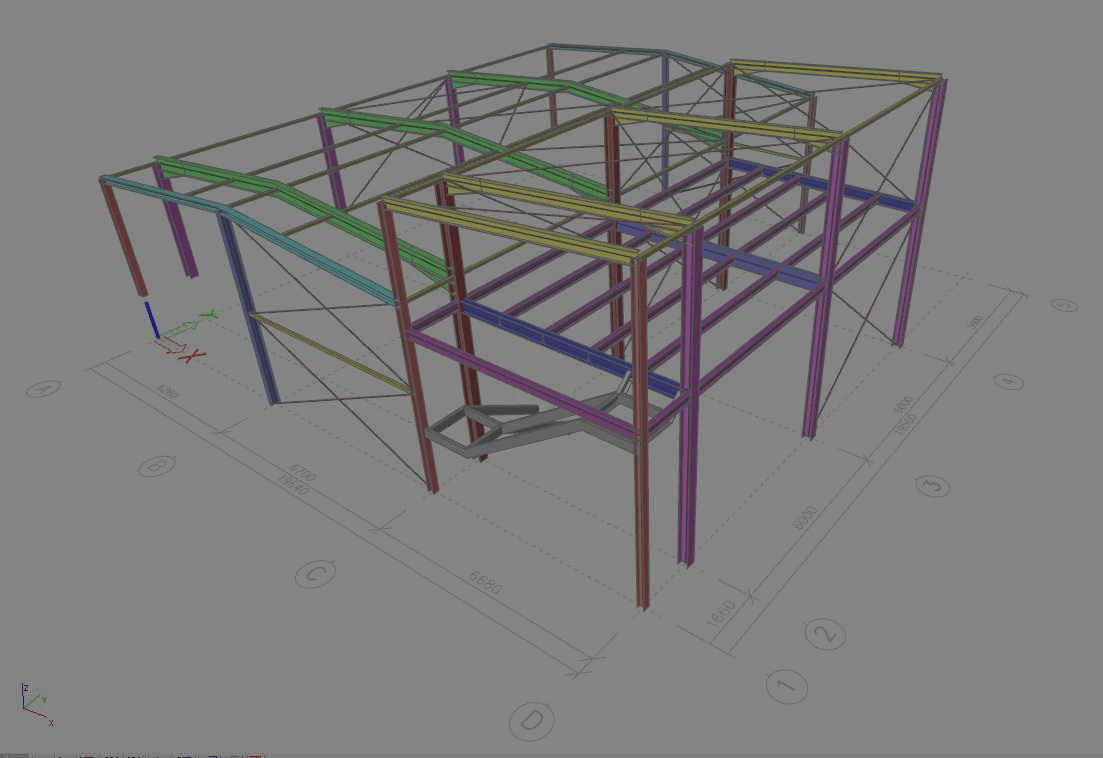

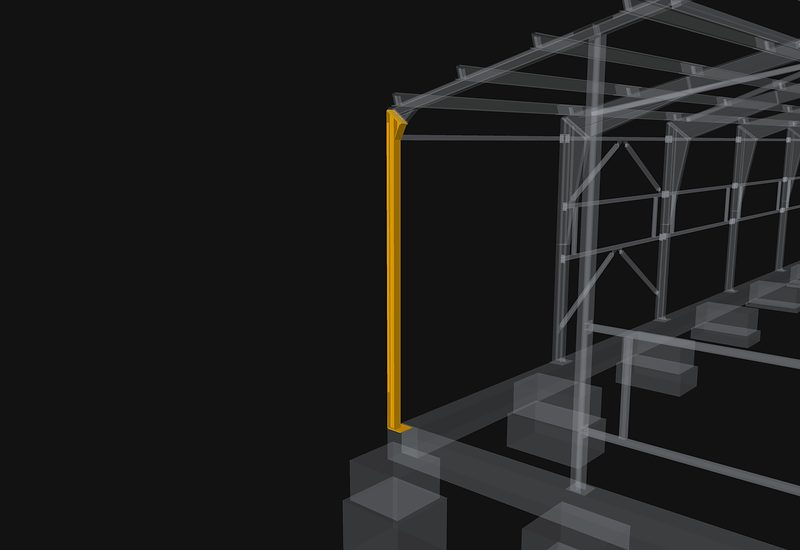

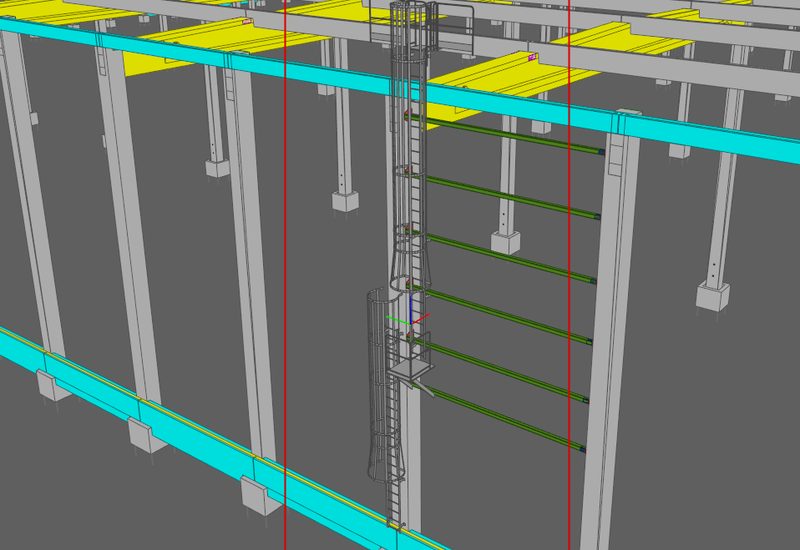

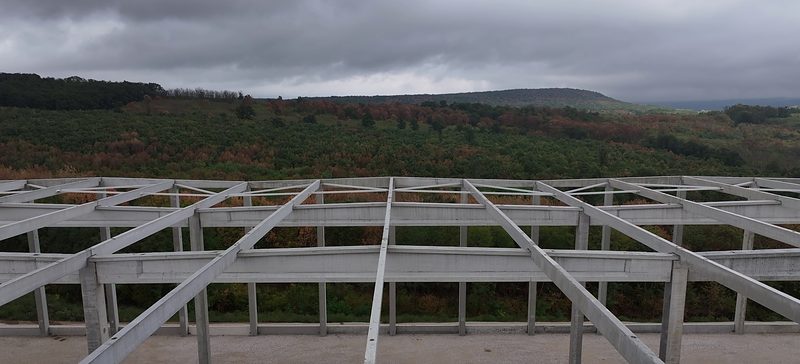

- Modellezés és koordinációTérbeli szerkezeti modellel dolgozunk; ha a szakágak IFC-modellt adnak, azzal vetjük össze.
- SzakértésA meglévő szerkezetet helyszíni szemlével, szükség esetén feltárással, méréssel és számítással vizsgáljuk, a feladatra vonatkozó szabvány vagy irányelv szerint.
- Tervkiadás és revízióA terveket egységes tervjellel és revíziószámmal adjuk ki, hogy a projekt résztvevői azonosítani tudják az érvényes változatot.
SzakterületekSzakterületek
Mérnöki feladatokMérnöki feladatok
Új szerkezet tervezésétől a gyártmányterven át a kivitelezés támogatásáig.

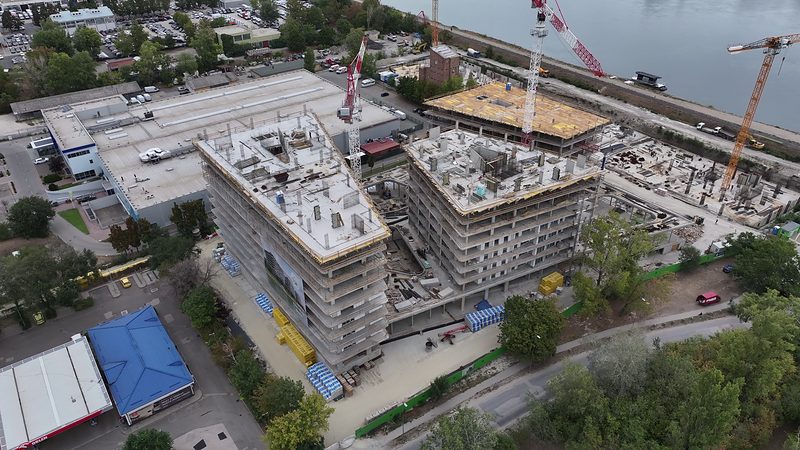

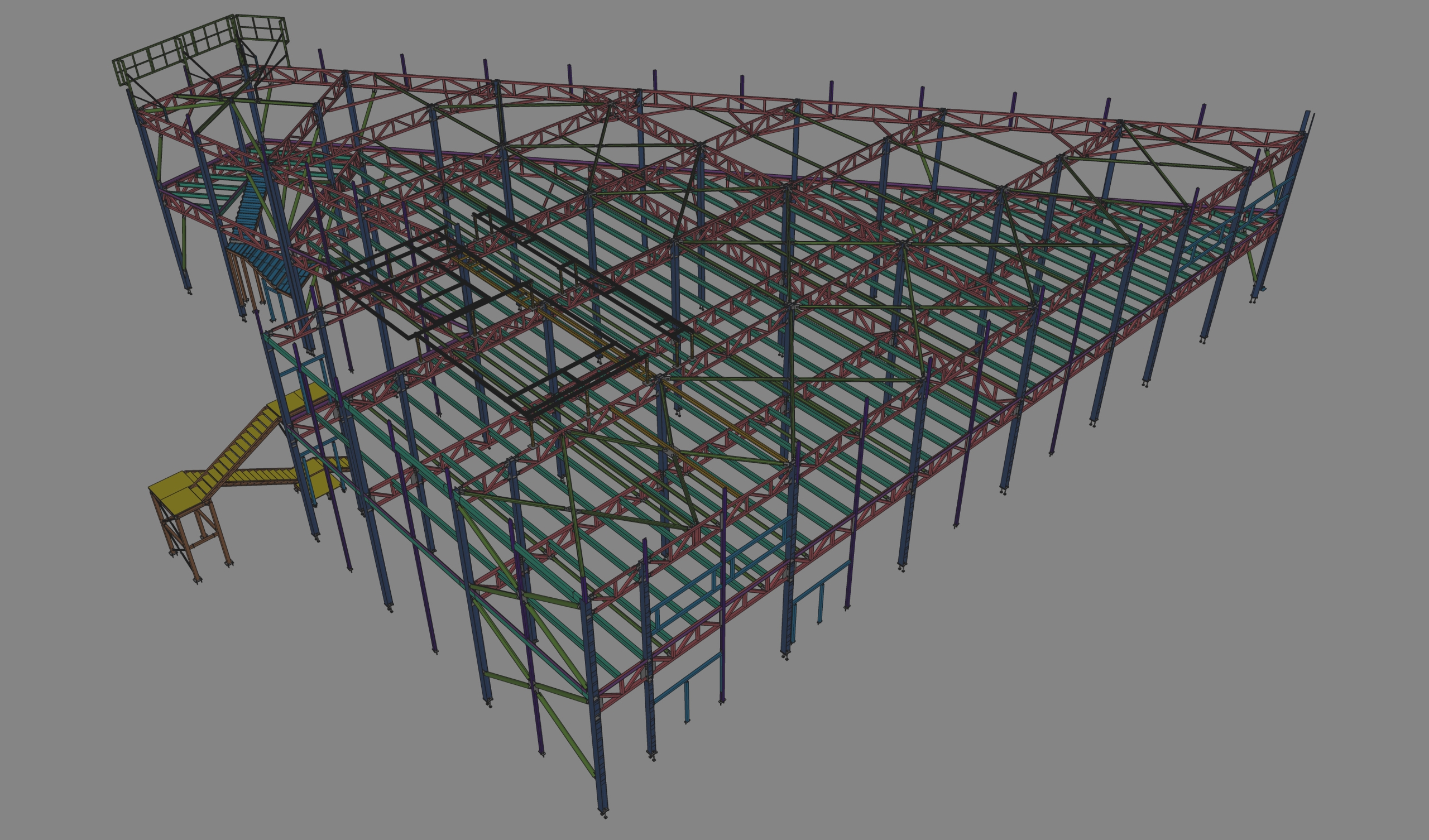

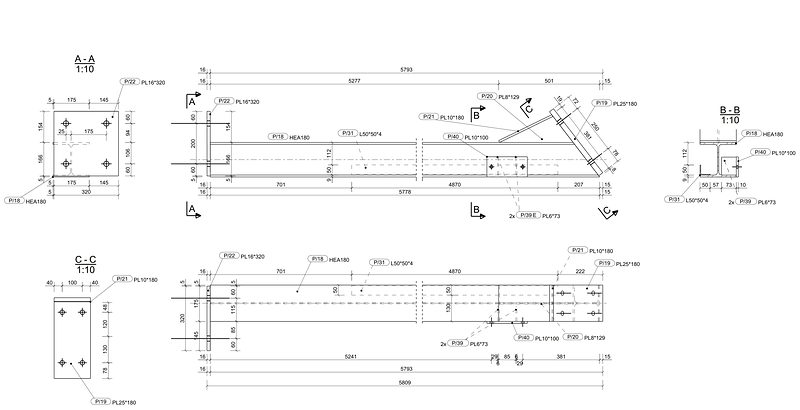

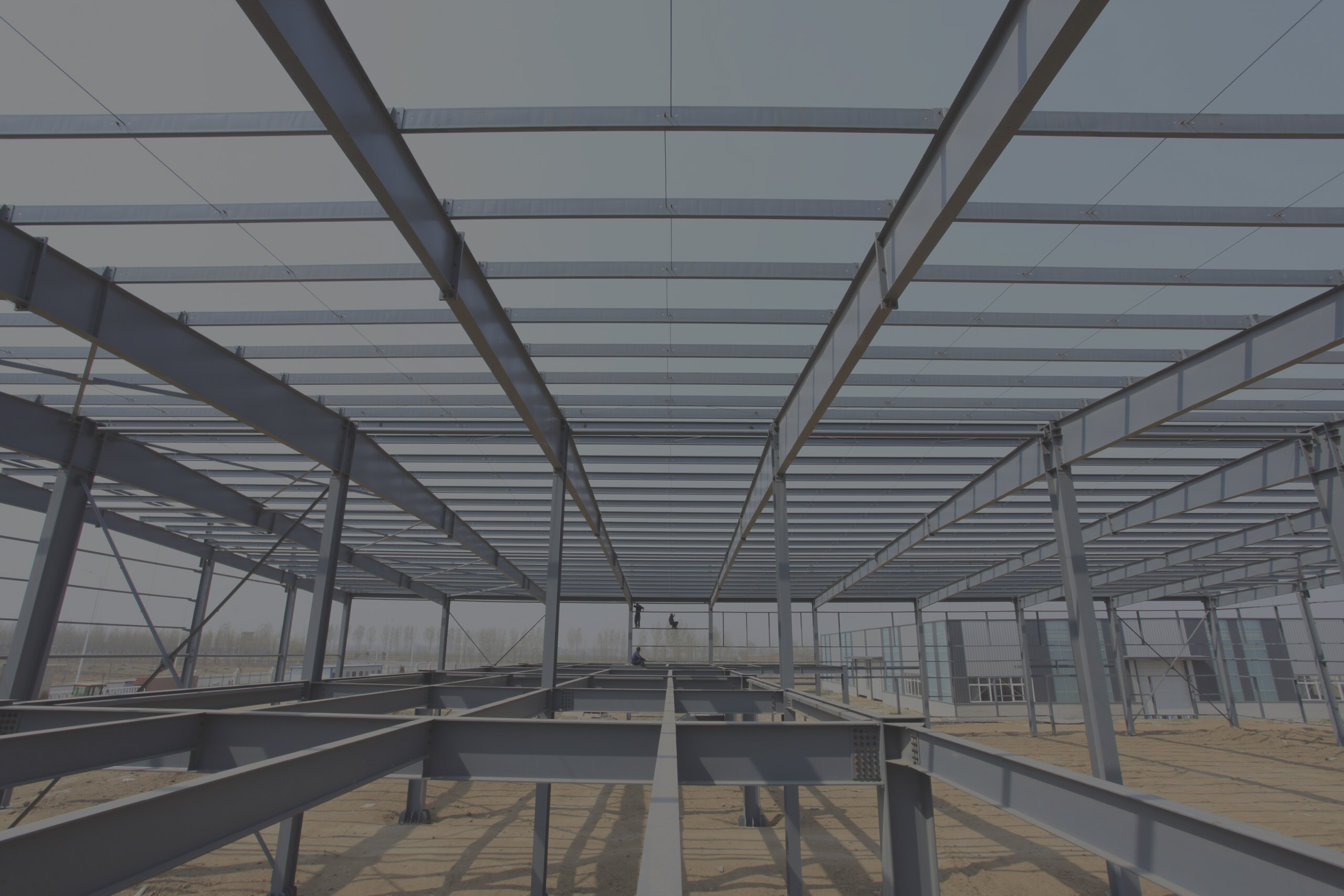

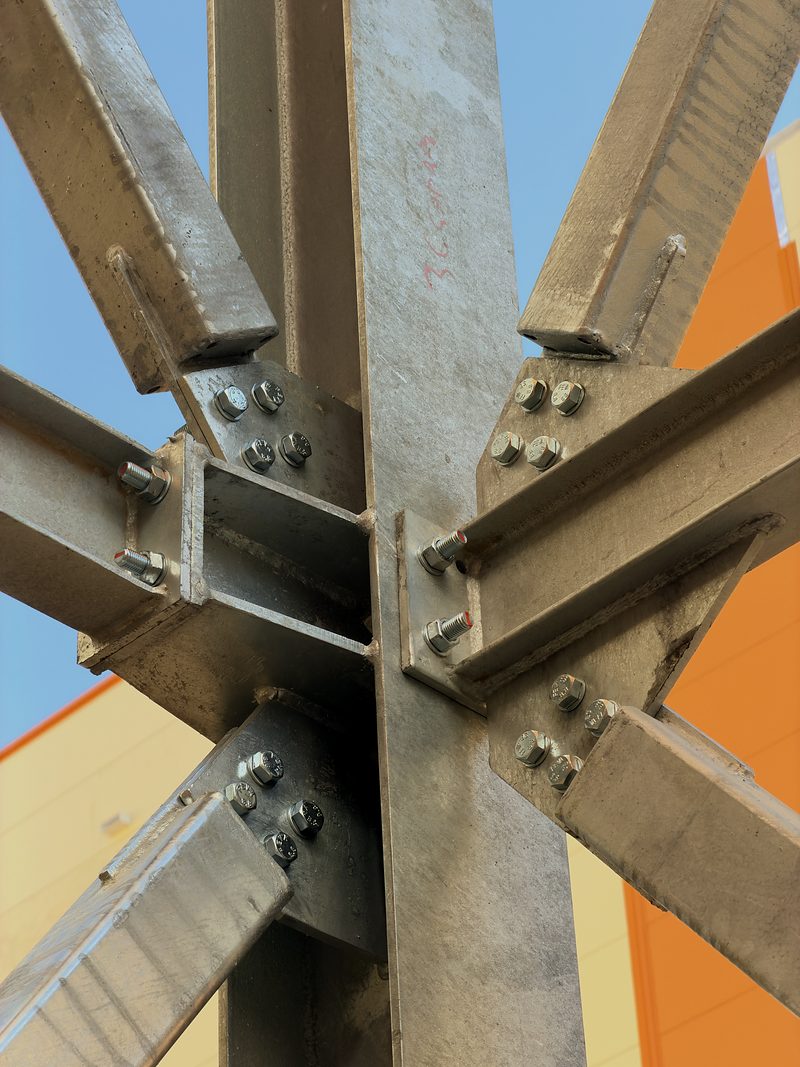

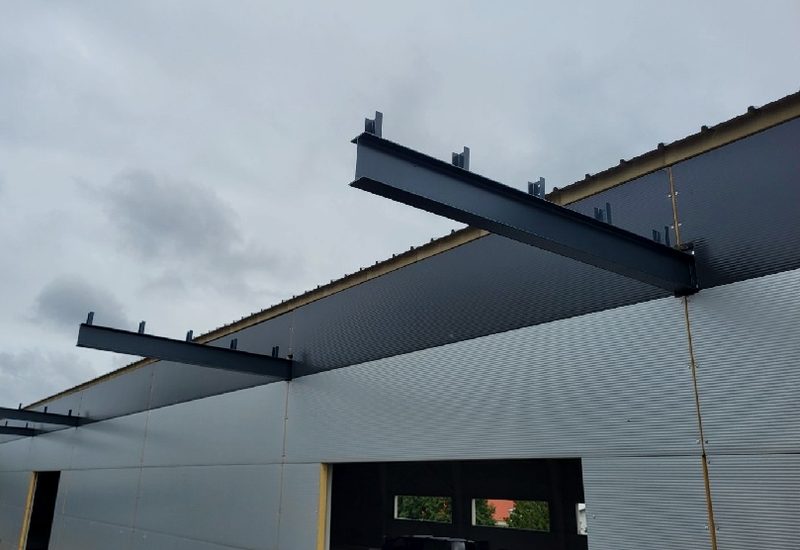

Gyártmánytervezés

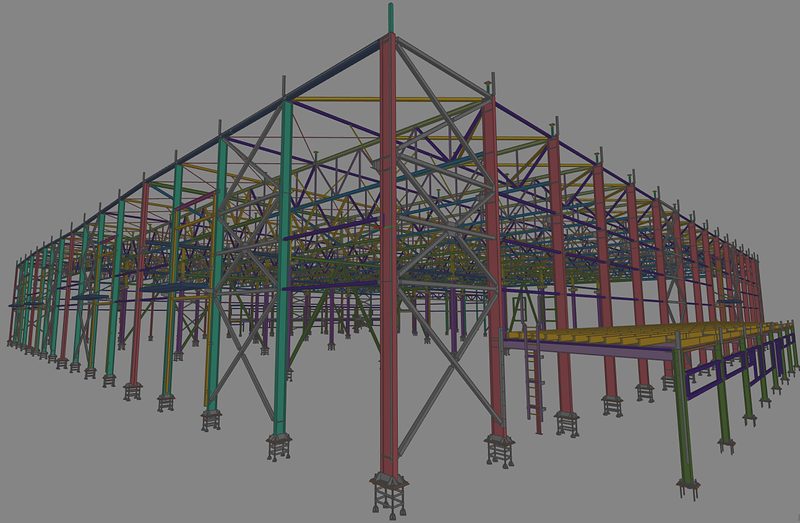

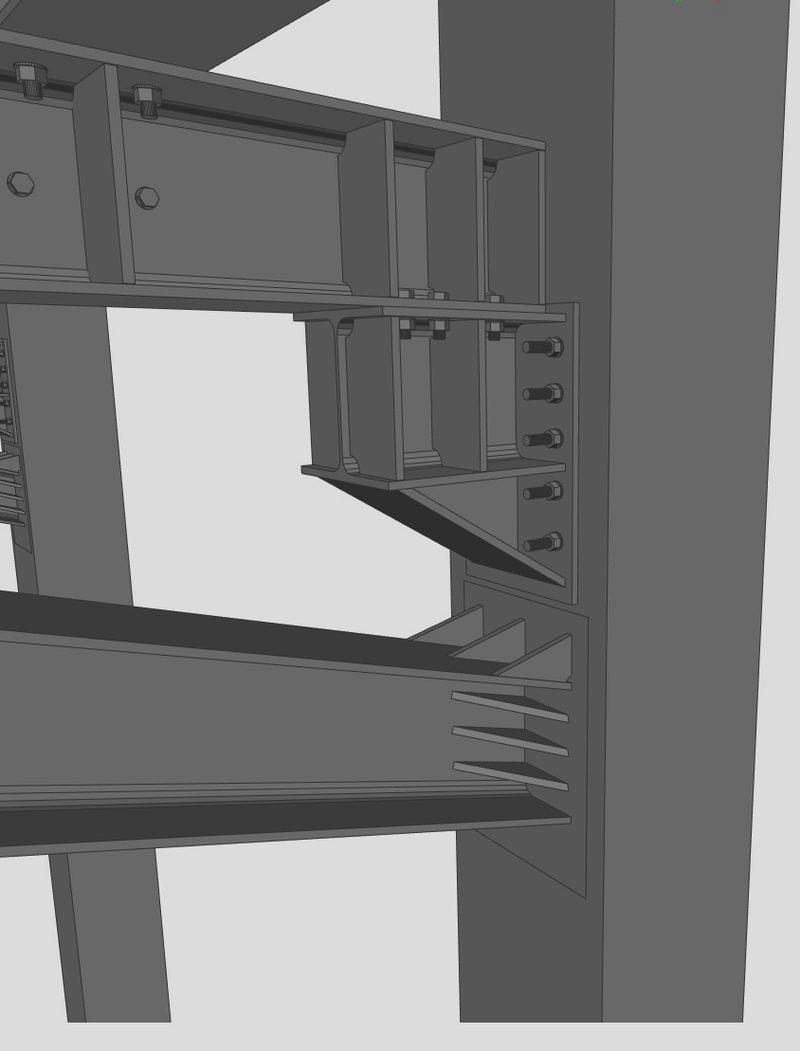

A kiviteli terv alapján elkészítjük az acélszerkezet gyártásához és szereléséhez szükséges dokumentációt.Gyártáshoz és szereléshez szükséges dokumentáció a kiviteli tervből.
akár 800 tonna / hógyártmánytervezési kapacitás
Részletek: Gyártmánytervezés

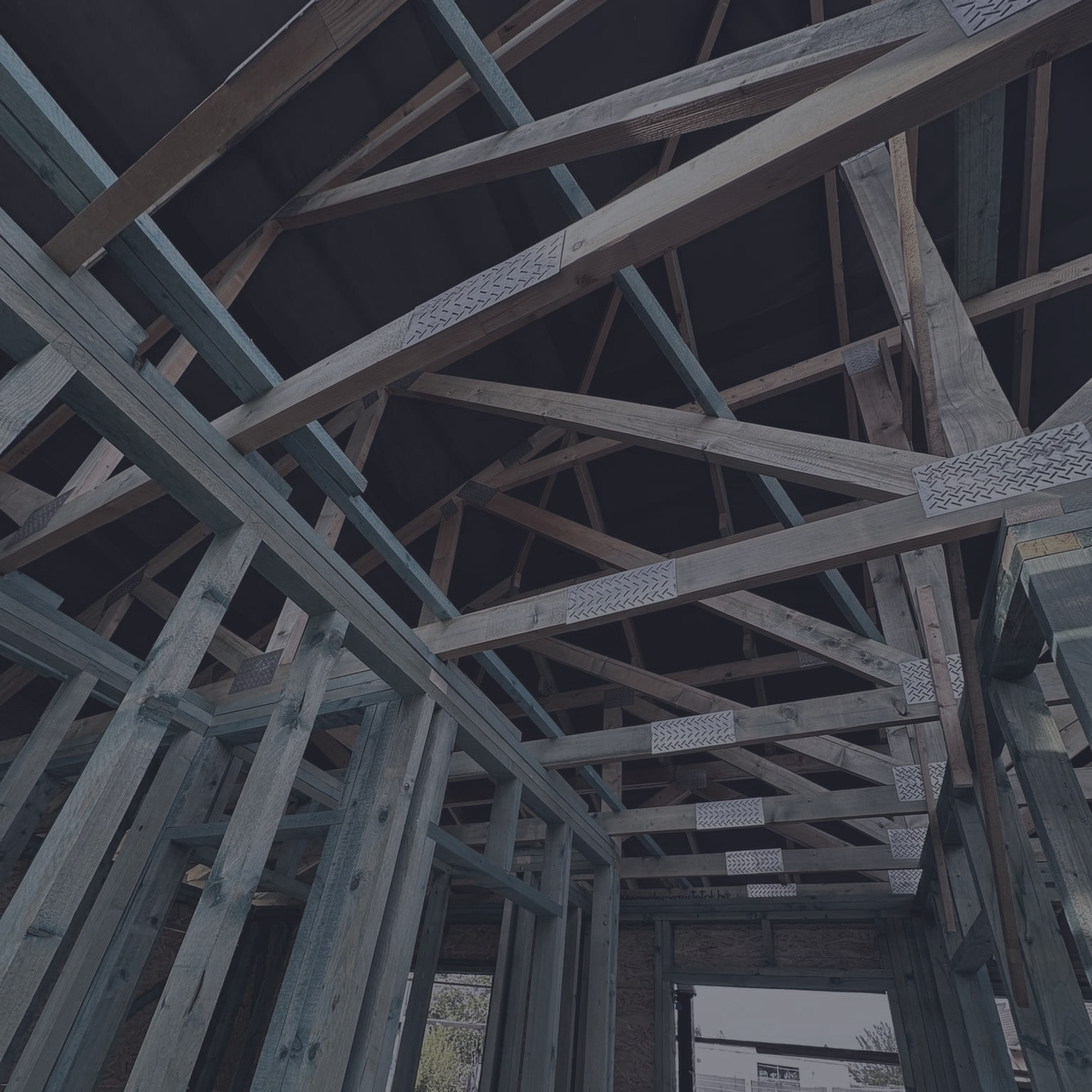

Meglévő szerkezet vizsgálata beavatkozás előtt

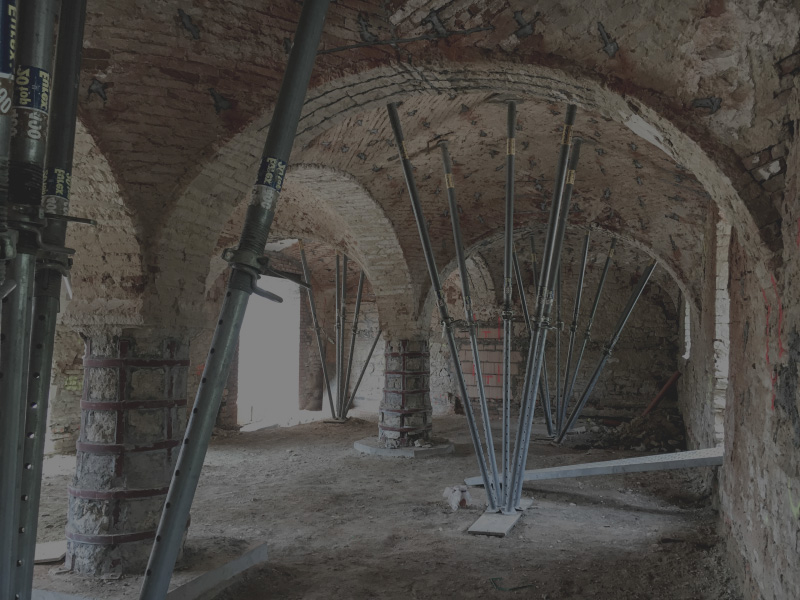

A meglévő tartószerkezet állapotát helyszíni szemlével, szükség esetén feltárással vizsgáljuk és értékeljük.A meglévő szerkezet állapotának vizsgálata és értékelése beavatkozás előtt.

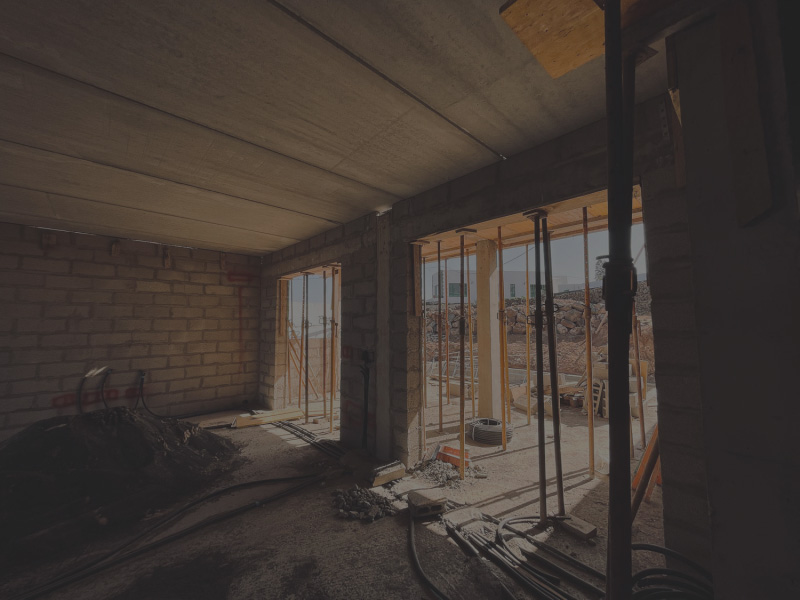

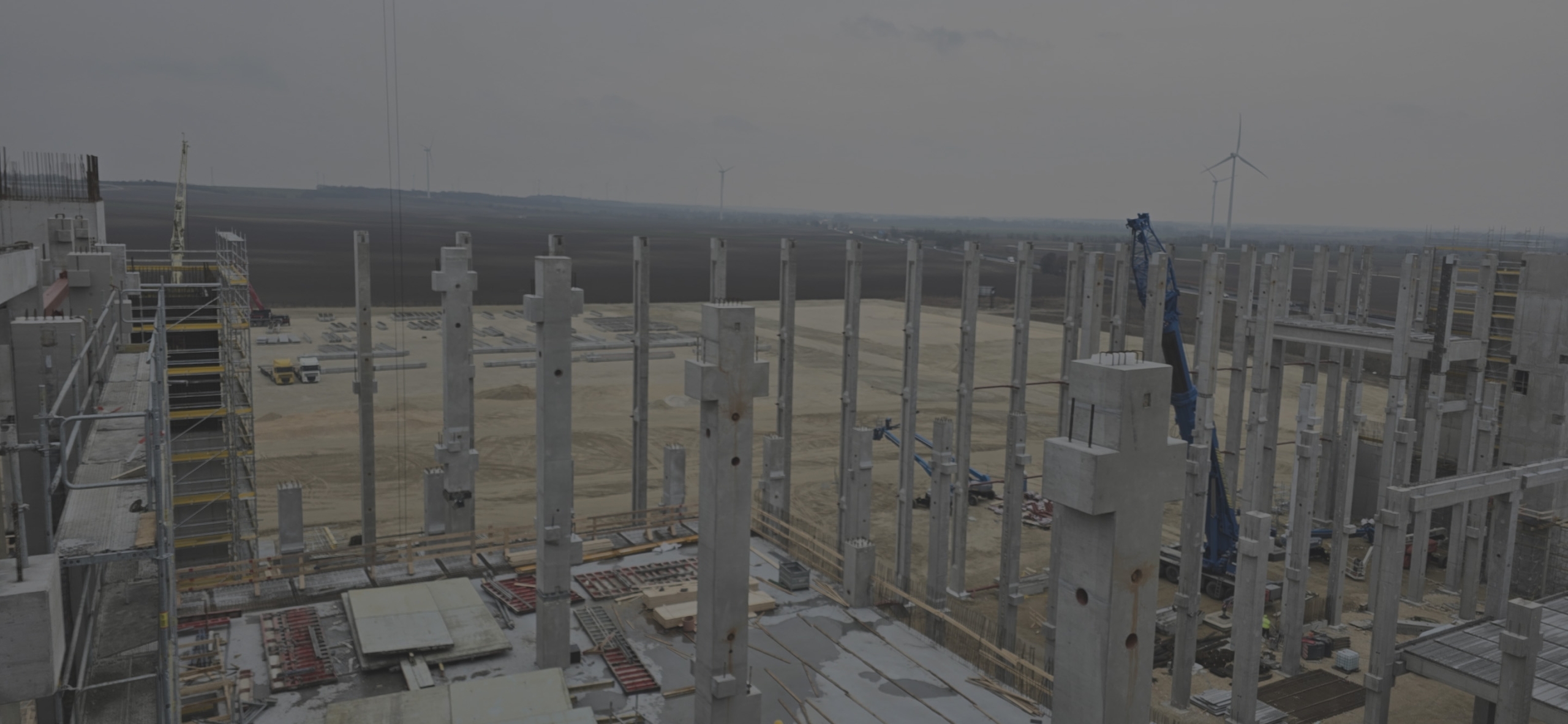

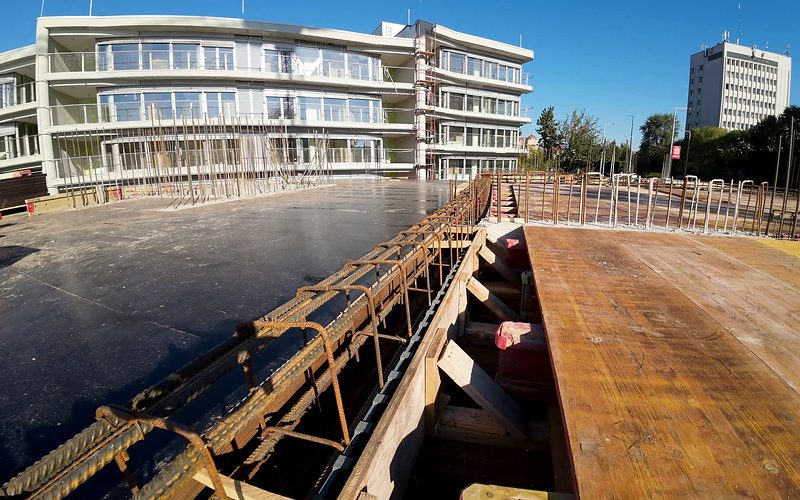

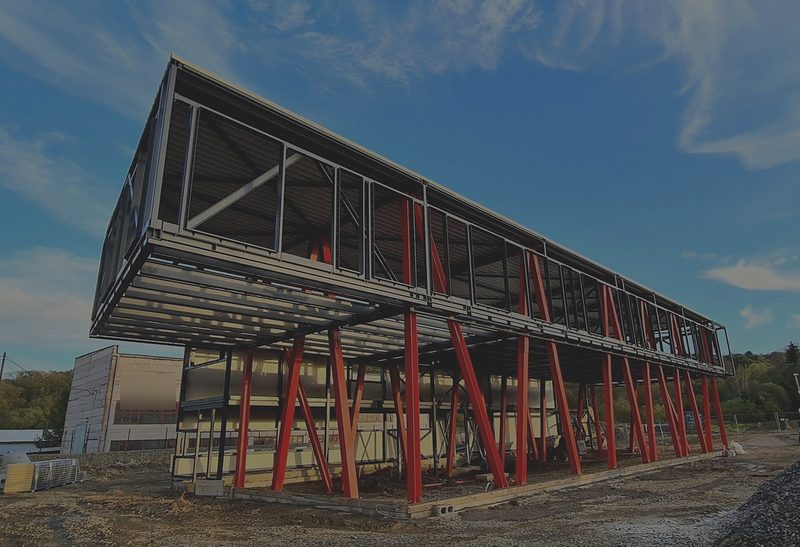

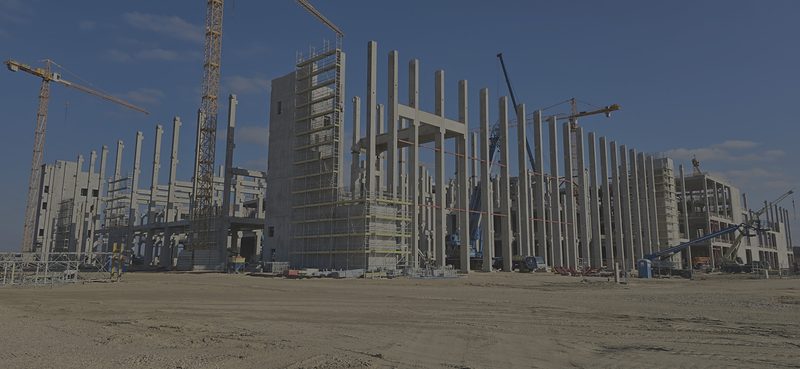

Tervezői művezetés a kivitelezés során

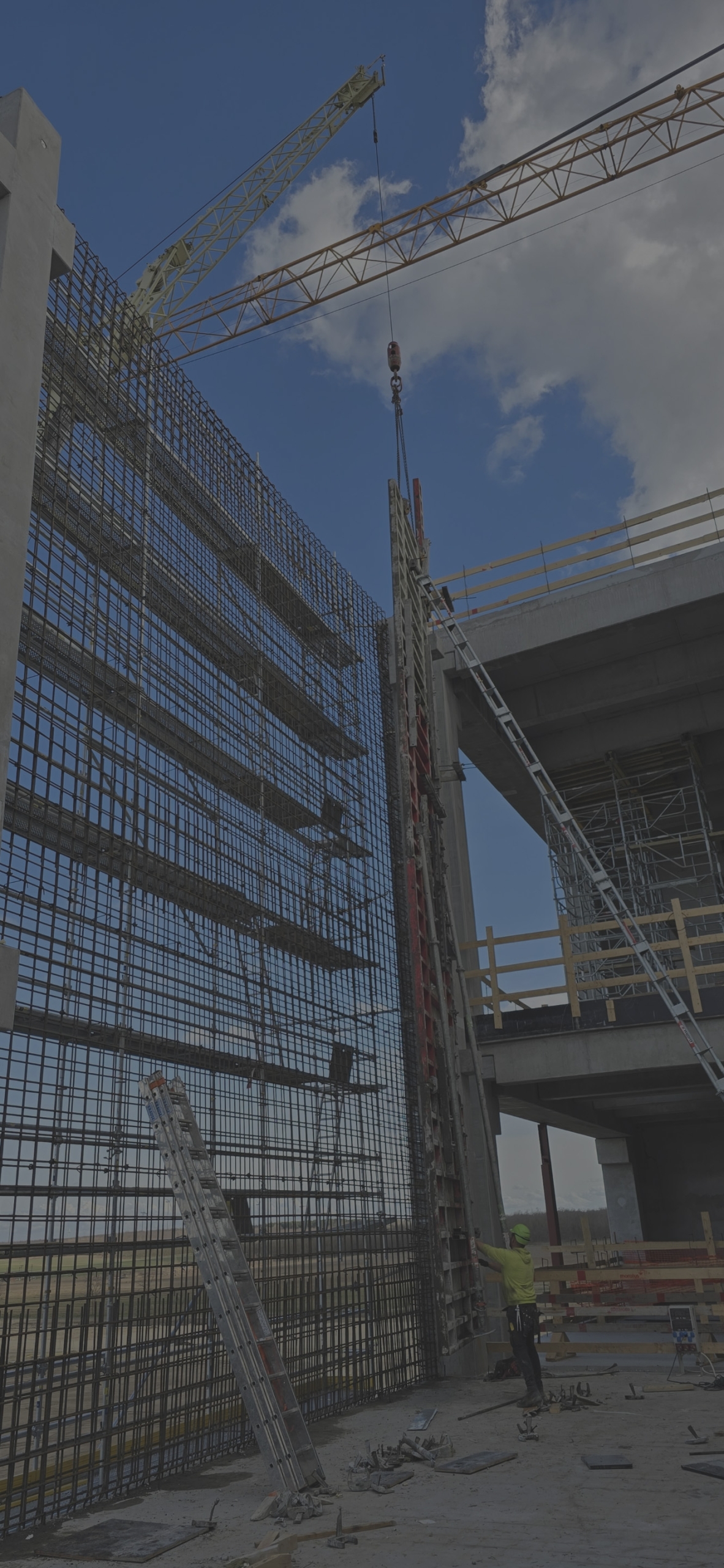

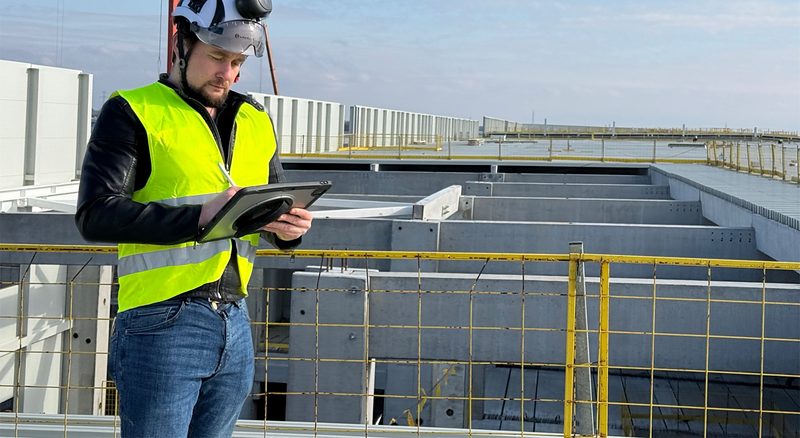

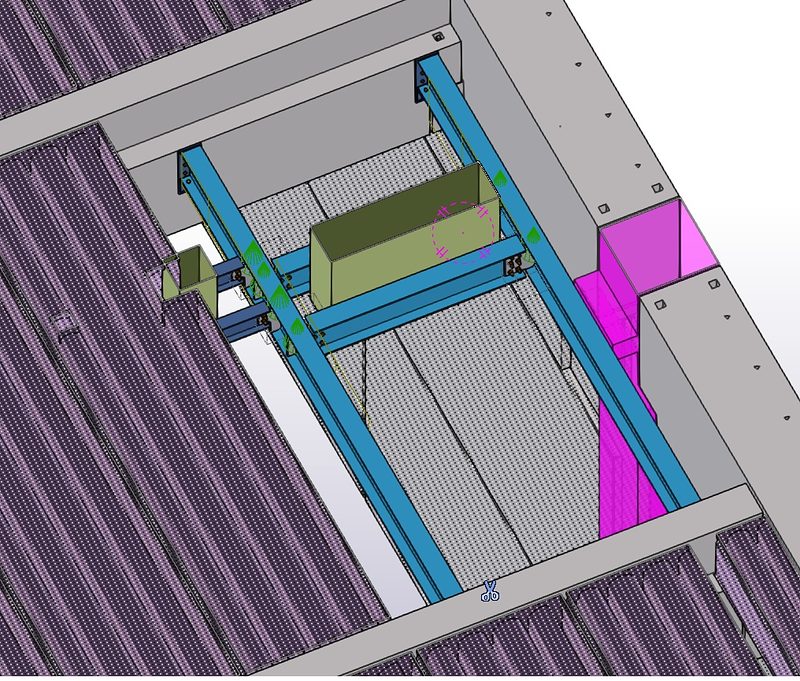

A tervtől eltérő helyszíni kialakítást megvizsgáljuk, a szükséges módosítást egyeztetjük és dokumentáljuk.Kivitelezés közben felmerülő eltérések és műszaki kérdések vizsgálata, egyeztetése és dokumentálása.

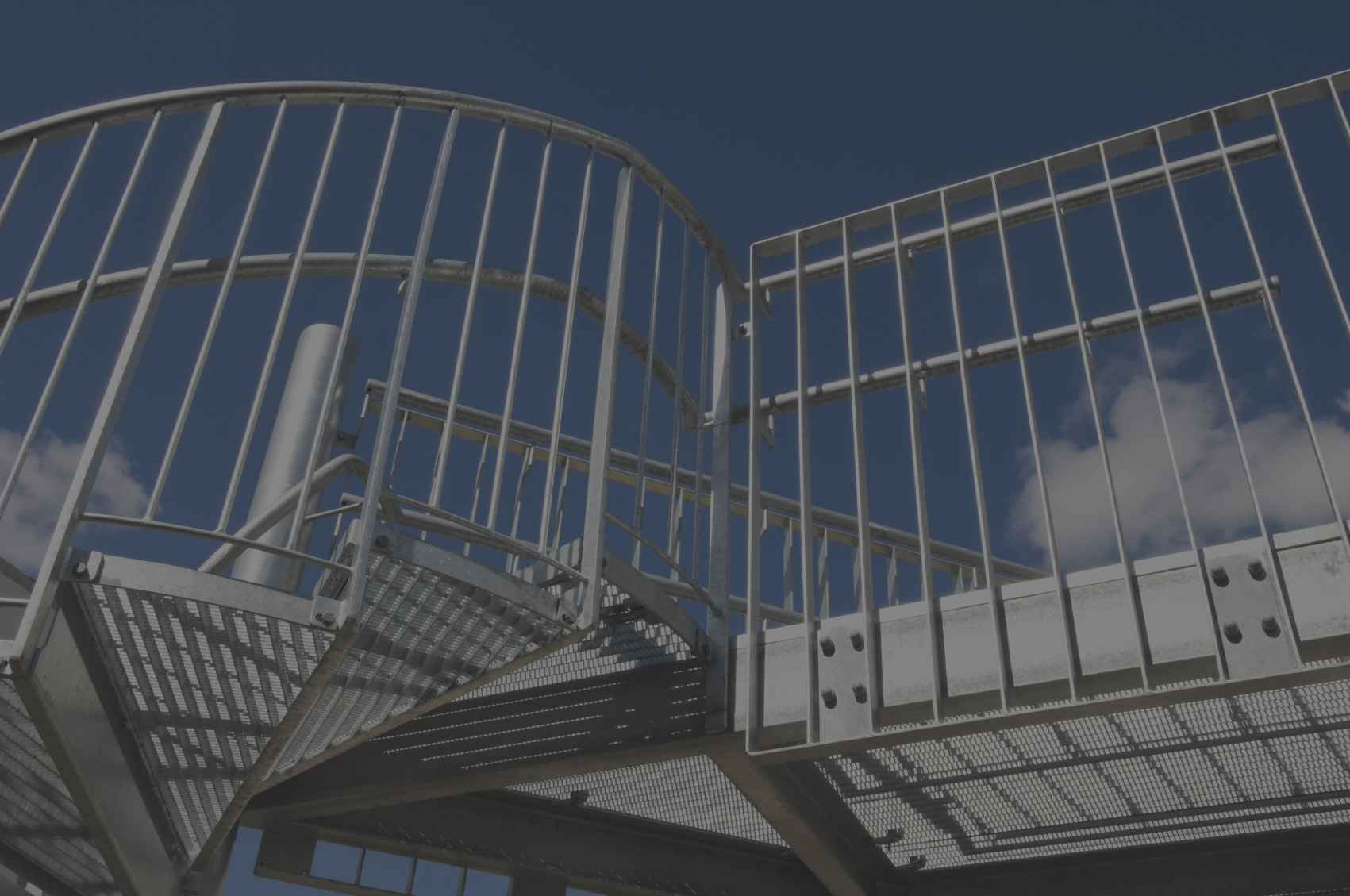

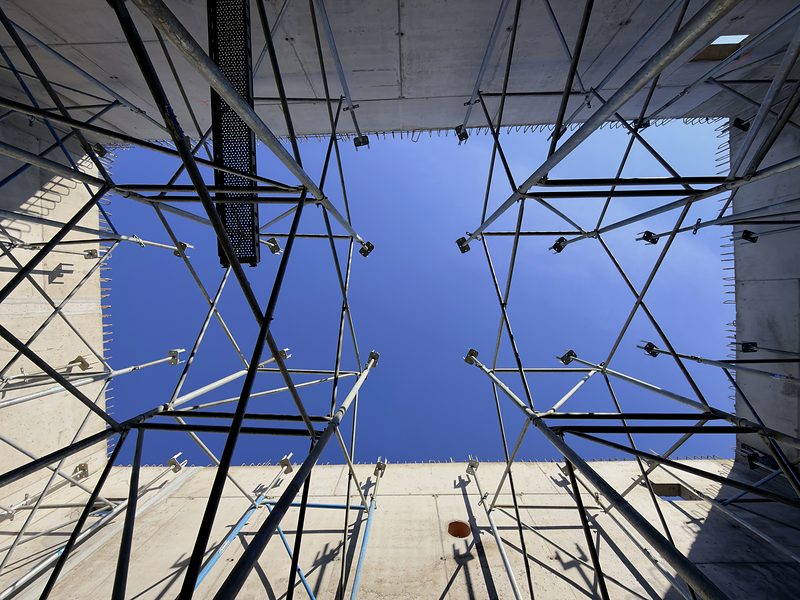

Technológiai segédtartók

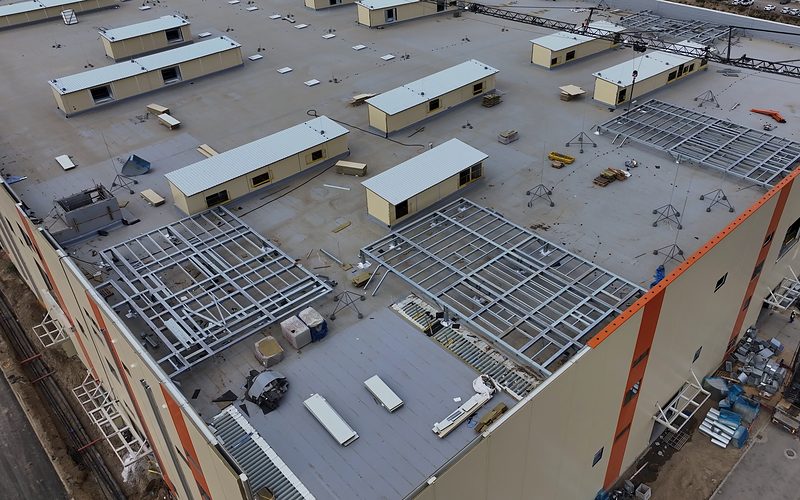

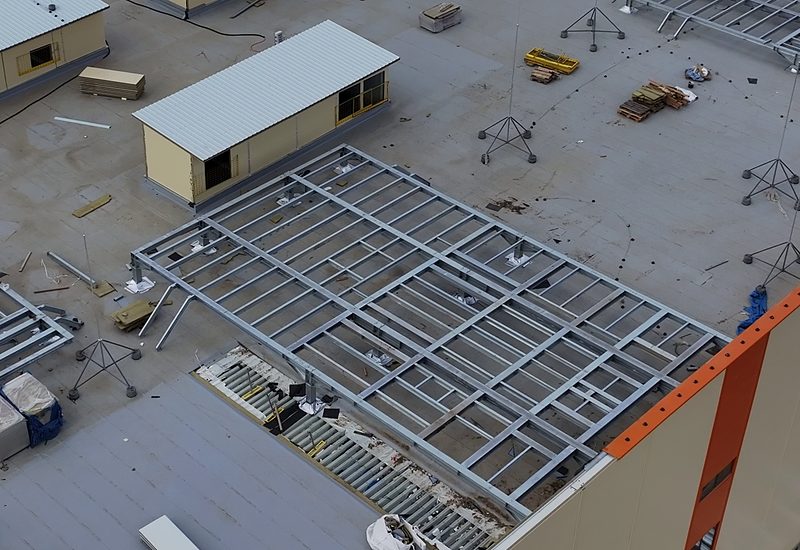

A technológiai és gépészeti rendszerekhez csőhidakat, tartókereteket, acélplatformokat és egyedi segédtartókat tervezünk.Csőhidak, tartókeretek, acélplatformok és egyedi segédtartók tervezése.
Van műszaki feladatod?
Projekt egyeztetéseFolyamat
A megkereséstől a tervkiadásig
Megkeresés
Írd le röviden a feladatot, és csatold a rendelkezésre álló dokumentumokat: koncepciót vagy alaprajzot, építészeti tervet, IFC-modellt, talajvizsgálati jelentést, fotókat.
Visszajelzés
A megkeresést átnézzük, és visszajelzünk a következő lépésről.
Ajánlat
Ha az ajánlatadáshoz még hiányzik adat, jelezzük, mire van szükség, és az ajánlatban rögzítjük az alkalmazott feltételezéseket. A tervezési határidőt munkanapban adjuk meg, a szerződéskötés és a teljes adatszolgáltatás közül a későbbitől számítva.
Tervezés és tervkiadás
A tervezés tartalmát és ütemezését az elfogadott ajánlat rögzíti, a terveket ennek alapján adjuk ki.

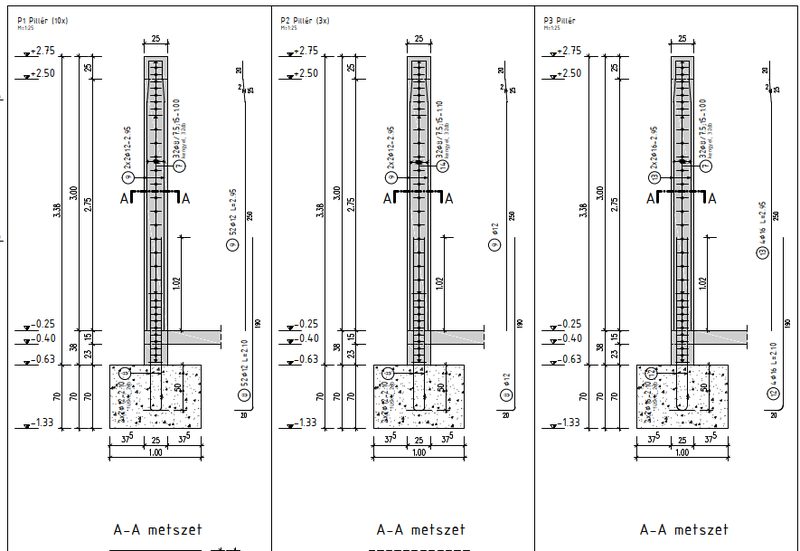

Statikai számítás és tervdokumentáció
A statikai számításhoz műszaki leírást adunk ki, amelyből később is ellenőrizhető, milyen adatokra és feltételezésekre épül a terv.
- A műszaki leírásban rögzítjük, mely kiinduló adatok álltak rendelkezésre, és melyek hiányoztak.
- A takart szerkezetekről fotódokumentációt kérünk a kivitelezőtől.
- Nemzetközi projekteknél kétnyelvű (magyar–angol) feliratozással adjuk ki a terveket.

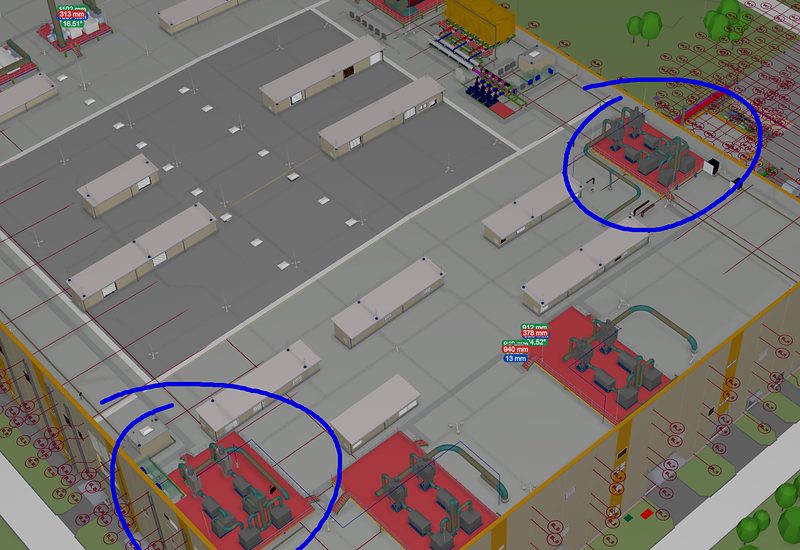

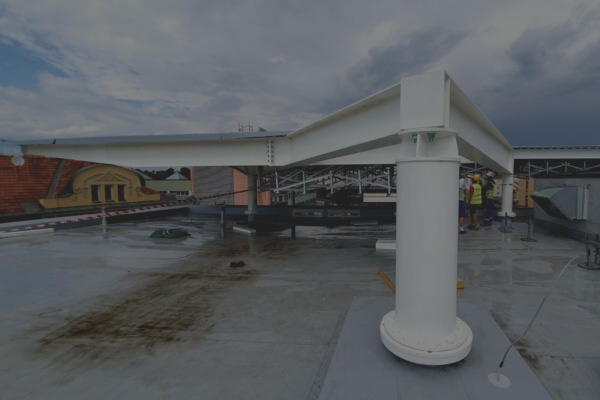

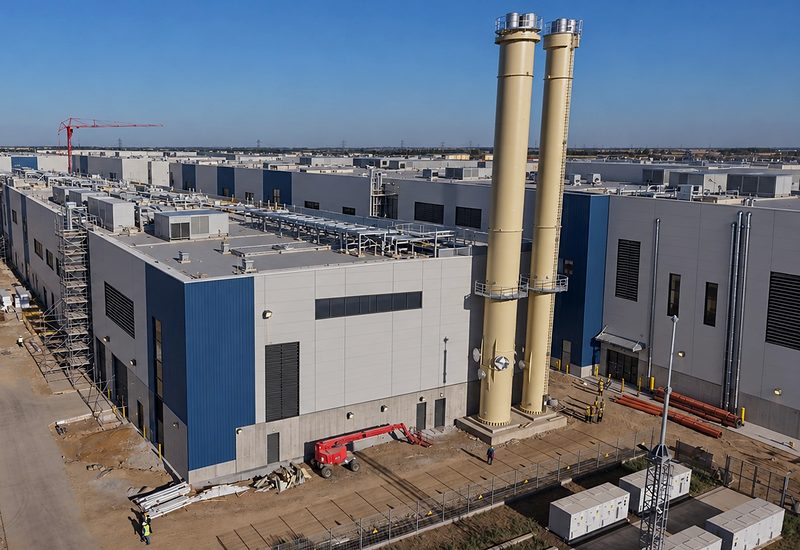

Technológiai és gépészeti rendszerek tartószerkezetei

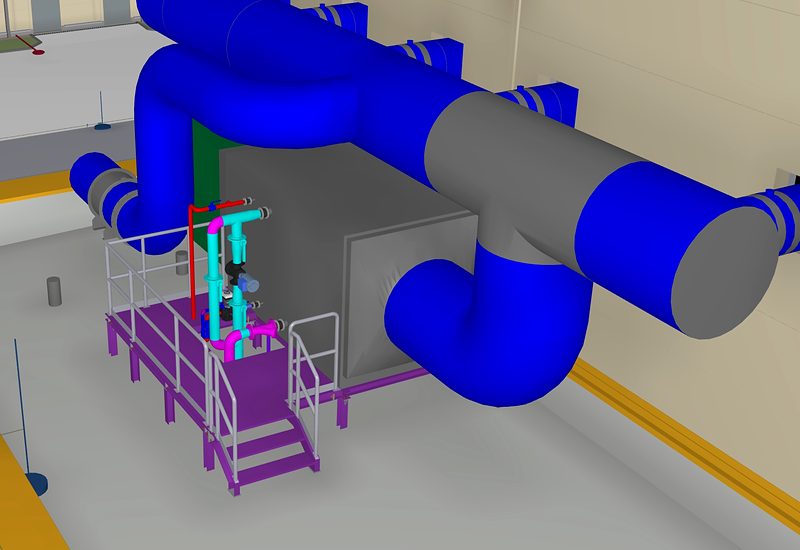

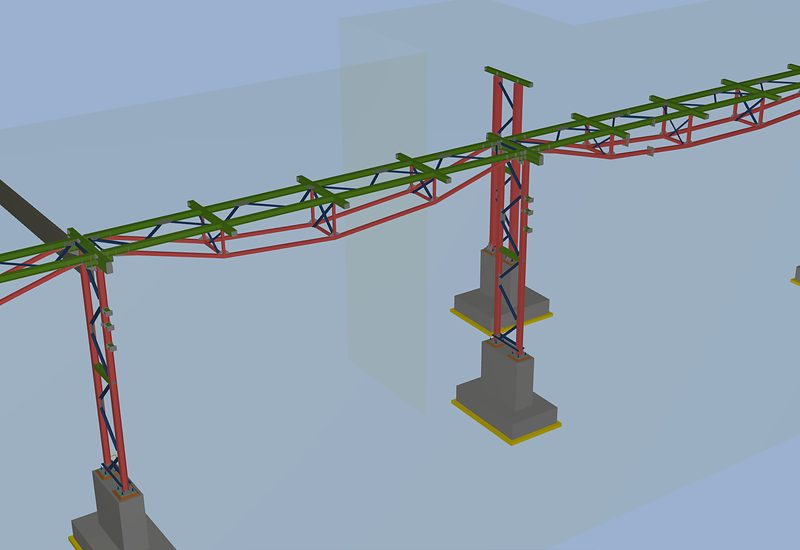

A technológiai és gépészeti rendszerekhez csőhidakat, tartókereteket, acélplatformokat és egyedi segédtartókat tervezünk. A méretezés alapját a technológiai és gépészeti teheradatok adják; csővezetékeknél a csőfeszültség-analízis eredményeit is figyelembe vesszük.
- Csőhidak és csőtartó szerkezetek
- Gépészeti és technológiai segédtartók

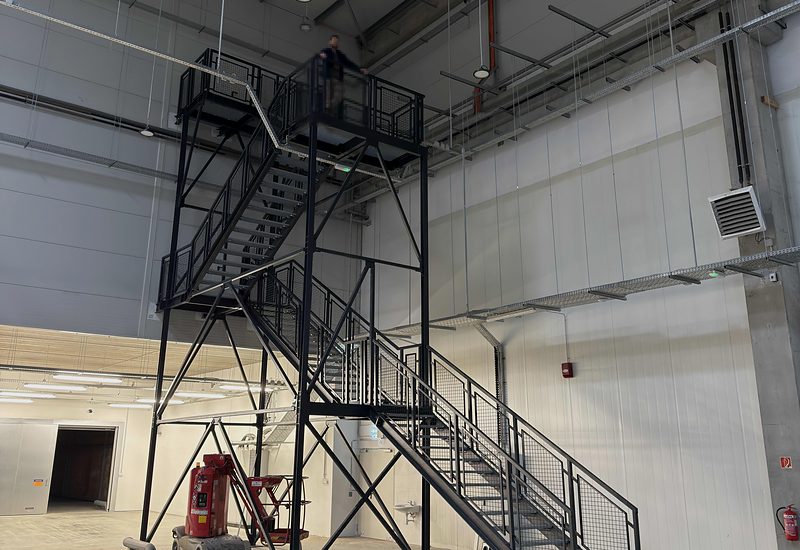

- Acélplatformok és kiszolgáló szerkezetek
- Szakági IFC-modellek alapján végzett koordináció és ütközésvizsgálat

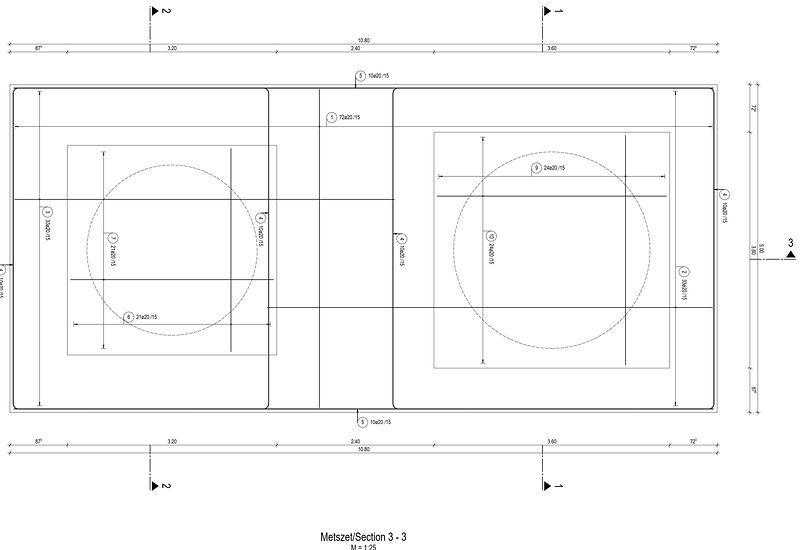

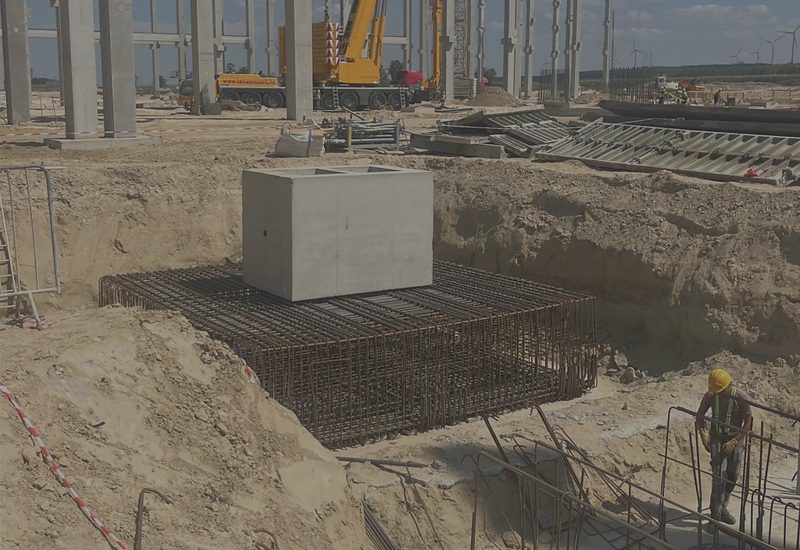

Gép- és technológiai alapozások méretezése

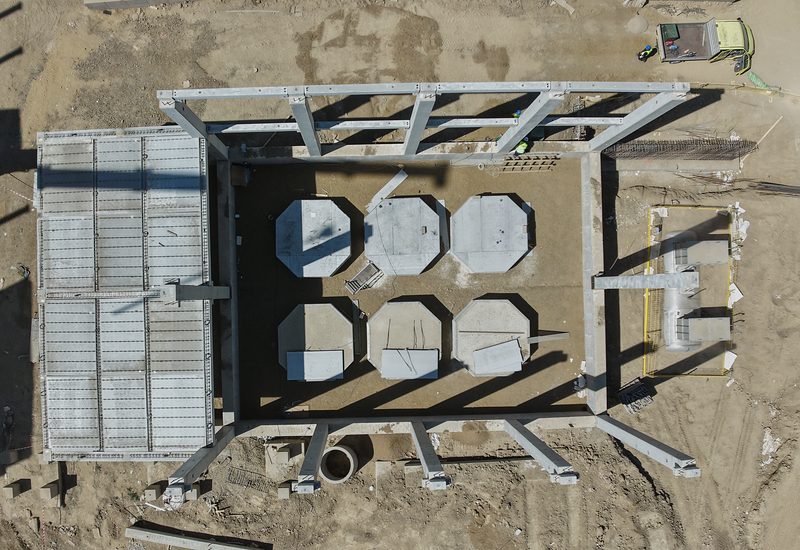

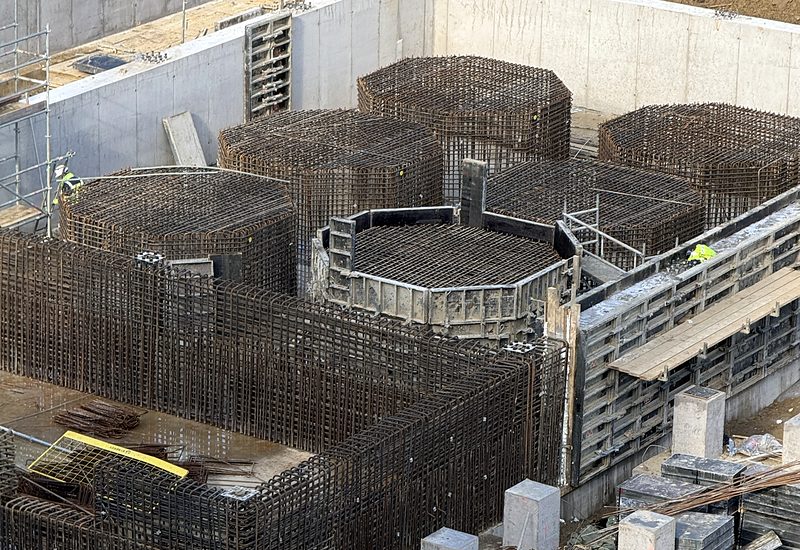

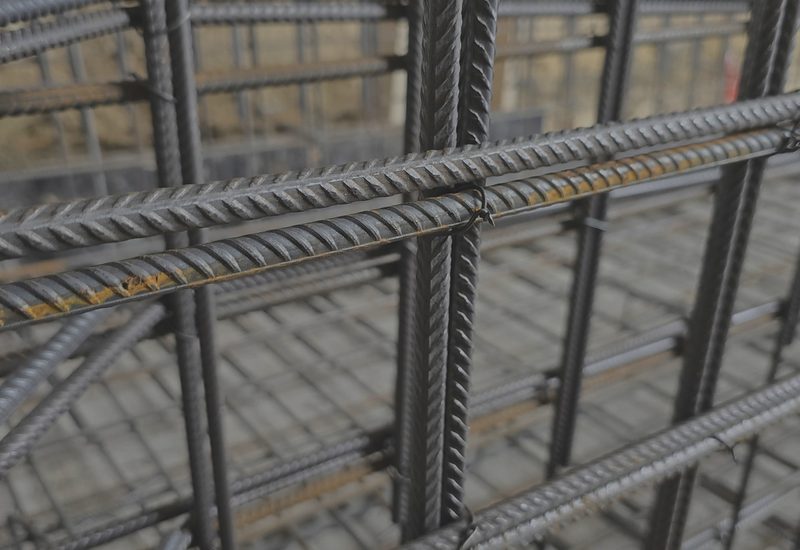

Koncentrált, nagy vagy dinamikus terhelésű berendezések alapozását a berendezés teheradatai és a rendelkezésre álló geotechnikai adatok alapján méretezzük. A szerkezeti kialakítást a gép és az alapozás kapcsolatával együtt vizsgáljuk.
- Gépalapok és berendezésalapok
- Nagy koncentrált terheket viselő alaptestek
- Dinamikus igénybevételű alapozások
- Lehorgonyzási és kapcsolati kialakítások vizsgálata
Rezgéscsillapított gépalapok
Dinamikus gépalapok rezgéscsillapítással
A rezgést keltő gépek alapozását a gép dinamikai adatai és a választott rezgéscsillapító rendszer figyelembevételével tervezzük. A gépalap és a csillapító rendszer kialakítását a berendezés és a csillapító rendszer műszaki adatai alapján egyeztetjük.
Fogalmak
Kiviteli terv, gyártmányterv, szerelési terv: mi a különbség?
A kiviteli, a gyártmány- és a szerelési terv egymásra épülnek, de más-más célt szolgálnak, és más-más információt rögzítenek.
| Szempont | Kiviteli terv | Gyártmányterv | Szerelési terv |
|---|---|---|---|
| Mit rögzít? | A megvalósításhoz szükséges tartószerkezeti kialakítást és részleteket rögzíti. | Az üzemi gyártáshoz szükséges elem- és összeállítási rajzokat, valamint gyártási adatokat tartalmazza. | A helyszíni szereléshez rögzíti az elemek helyét, azonosítását és kapcsolatait. |
| Ki használja? | Kivitelező, gyártó és a kapcsolódó szakágak. | Az acélszerkezet-gyártó gyártás-előkészítése és műhelye. | Helyszíni szerelőcsapat. |
| Jellemző tartalom | Zsaluzási és vasalási tervek, acélszerkezeti tervek, csomóponti részletek. | Elemrajzok, összeállítási rajzok, anyagkimutatás, elem- és kötőelemlista, NC-adat. | Az elemek helye és jelölése, a helyszíni kapcsolatok. |
Szakvélemény, elvi megvalósíthatósági vélemény, tartószerkezeti tervezői nyilatkozat: mi a különbség?
A három dokumentum más kérdésre ad választ, és más mélységű vizsgálaton alapul.
| Szempont | Tartószerkezeti szakvélemény | Elvi megvalósíthatósági vélemény | Tartószerkezeti tervezői nyilatkozat |
|---|---|---|---|
| Mire szolgál? | A meglévő szerkezet állapotának, teherbírásának vagy károsodásának vizsgálatára. | Annak előzetes megítélésére, hogy egy tervezett beavatkozás tartószerkezeti szempontból megvalósítható-e. | Egy pontosan meghatározott tartószerkezeti kérdés dokumentált megválaszolására. |
| Mit tartalmaz? | Előzményeket, helyszíni megállapításokat, szükség esetén a feltárás eredményeit, állapotértékelést és műszaki javaslatokat. | A rendelkezésre álló adatok alapján készített elvi értékelést és a továbblépés feltételeit. | A vizsgált kérdésre vonatkozó megállapítást és annak feltételeit. |
| Tipikus kérdés | Mi okozza a károsodást, és milyen beavatkozás szükséges? | Megvalósítható-e a tervezett falnyitás vagy átalakítás? | Alkalmas-e a tetőszerkezet a tervezett napelemrendszer fogadására? |
Ajánlatkérés
Kérj ajánlatot a projektedre
Írd le röviden a feladatot, és töltsd fel a rendelkezésre álló terveket, modelleket vagy fotókat. Jelöld meg, milyen tervezési feladatra kérsz ajánlatot.
